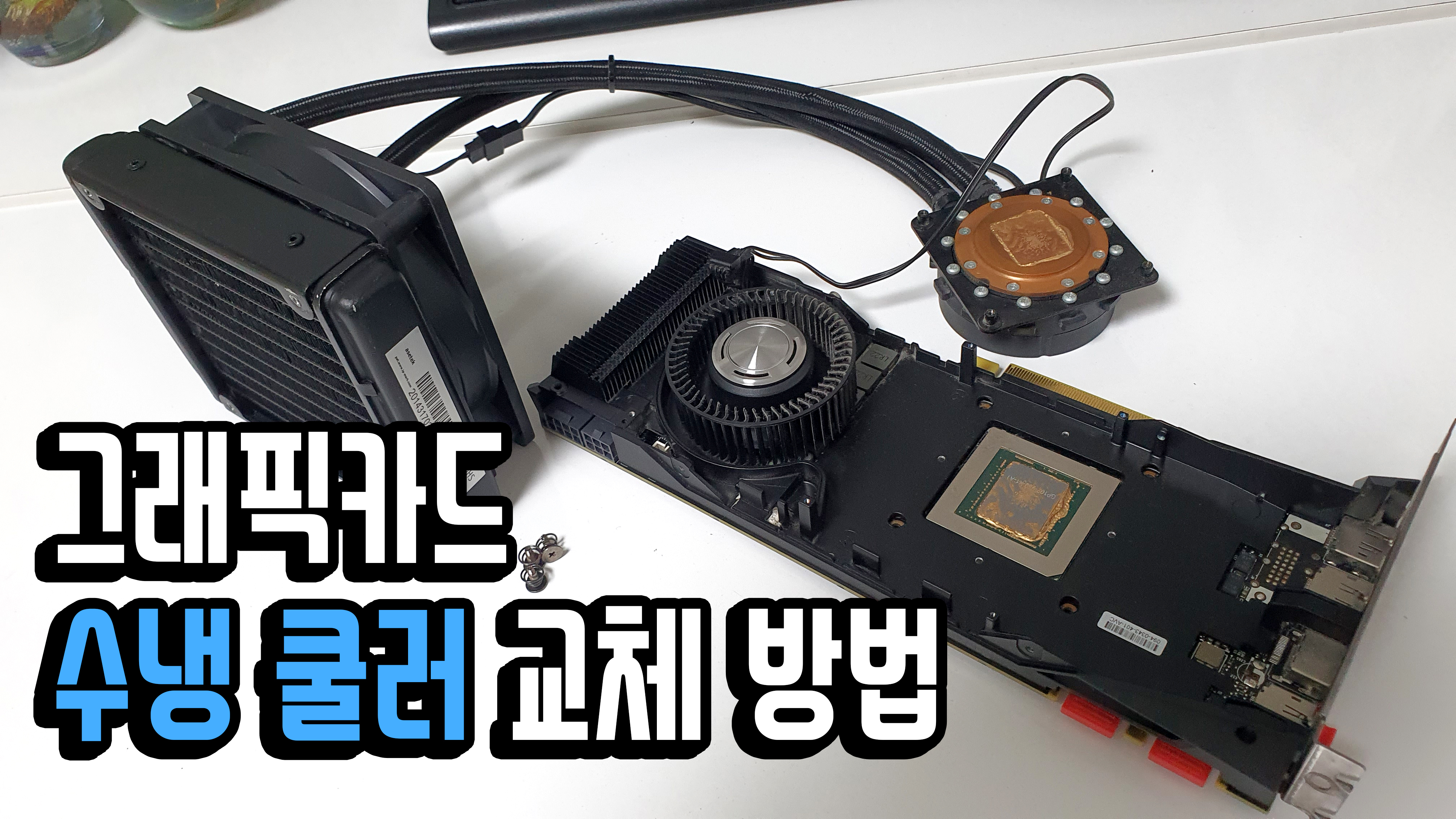

그래픽카드 쿨러 업그레이드, 일체형 수냉식 쿨러 교체 방법, 그래픽카드 온도 낮추는 방법.
graphics card disassembly.
그래픽카드 온도를 낮추는 방법입니다. 발열을 잡기위해 수냉식으로 바꿨어요.
그래픽 카드의 공냉식 쿨러를 일체형 수냉식 쿨러로 교체하였습니다.
파운더스 에디션을 그냥 사용하였을 때는 그래픽카드 온도가 80도를 넘어갔었어요.
80~90도가 넘어가면서부터는 게임이 끊겨요. 게임이 버벅이다가 컴퓨터가 꺼져버렸어요.
게임이 렉걸리면서 꺼질때는 그래픽카드 온도를 확인해보세요.
일체형 수냉식 쿨러로 교체 후에는 그래픽카드 온도를 50도 대로 낮췄습니다.
(모델명: GTX1080 Ti Founders Edition + EVGA HYBRID ALL-IN-ONE GTX 1080)
그래픽카드 쿨러 교체 준비물.

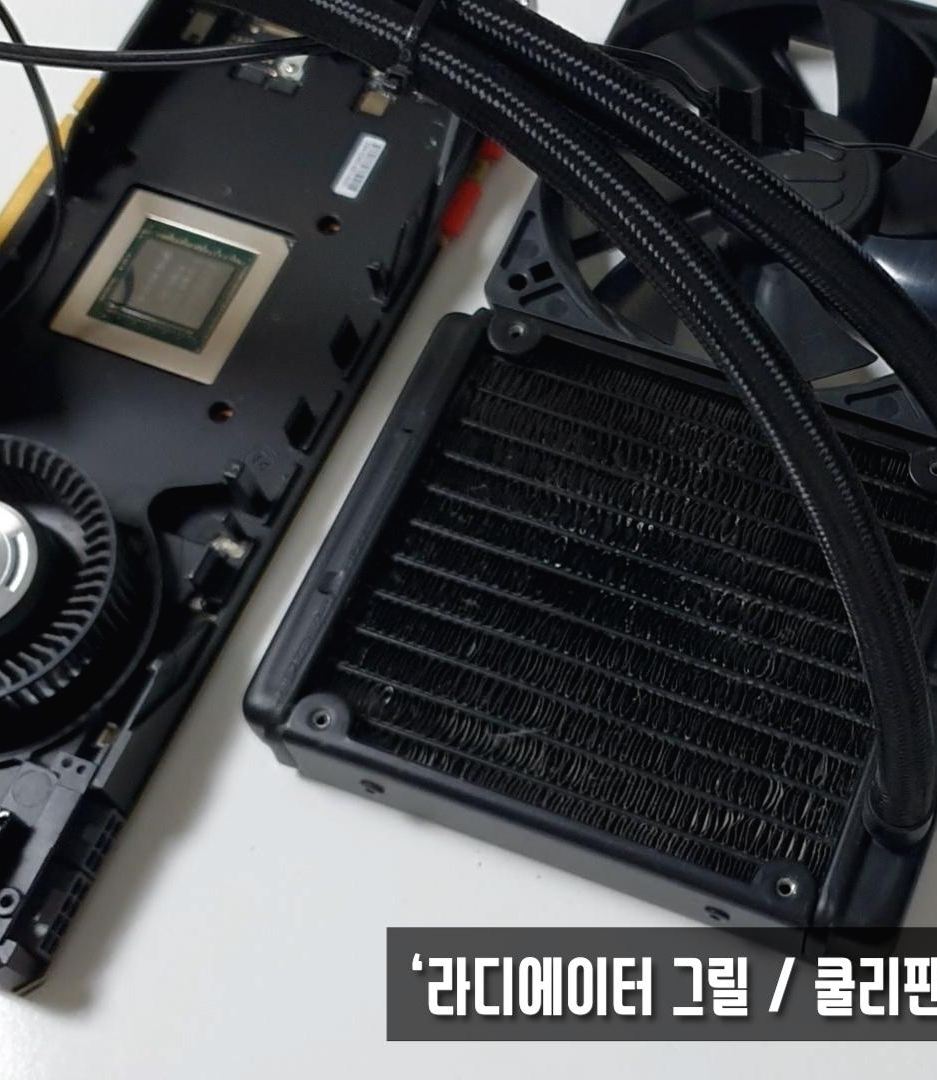

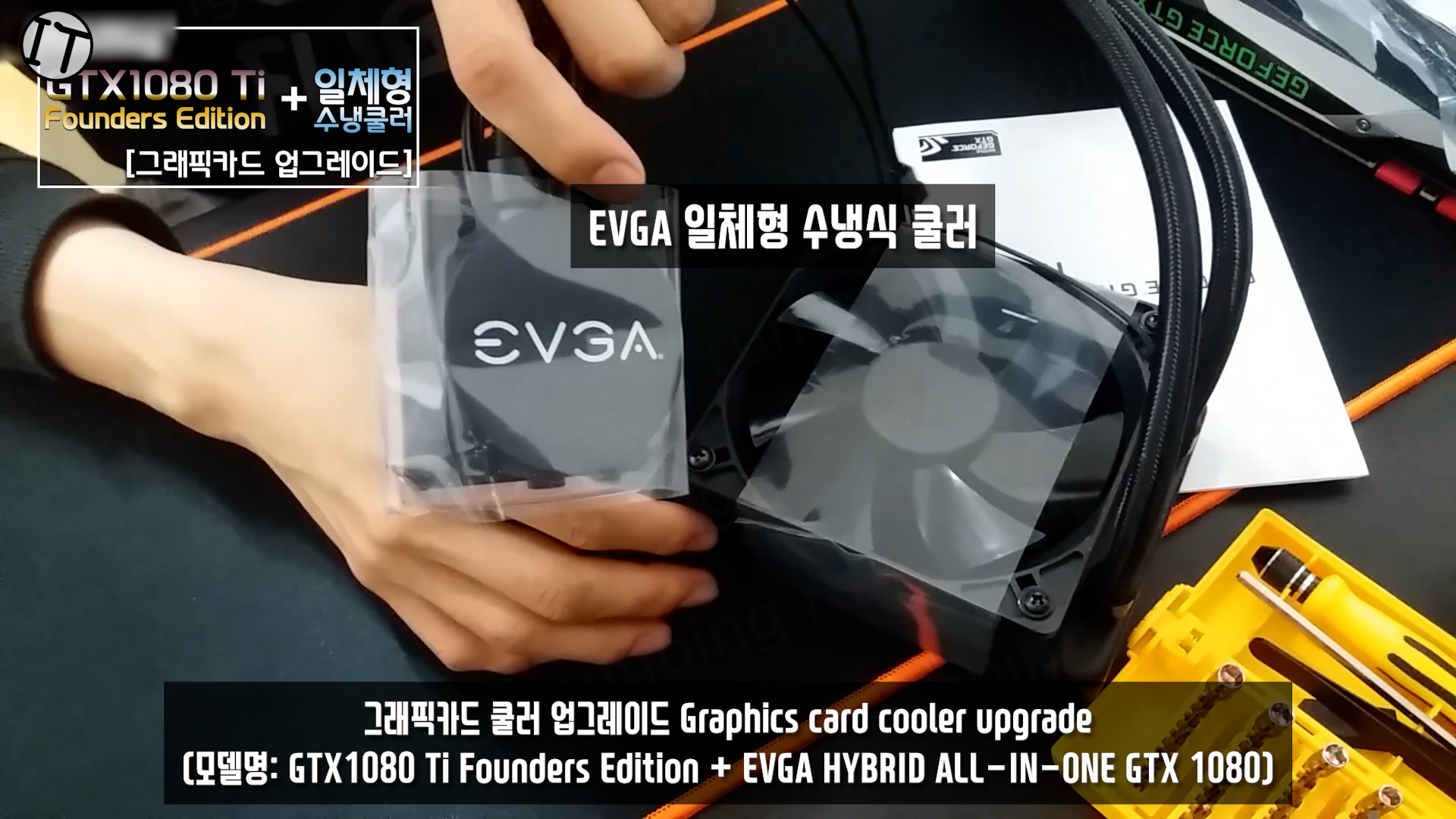

그래픽카드 일체형 수냉식 쿨러.
(EVGA HYBRID : 워터블록(펌프) + 라디에이터 그릴 + 쿨링팬)
https://rumbing.tistory.com/172
정밀 미세 드라이버 세트 후기
정밀 드라이버 샀습니다. 정밀 드라이버, 마인츠 정밀 드라이버 세트 아이폰 시계 별 안경 손목시계 수리 공구 십자 일바 드라이버 스마트폰수리공구 다양한 문양 및 초소형볼트를 위한 올인원
rumbing.tistory.com

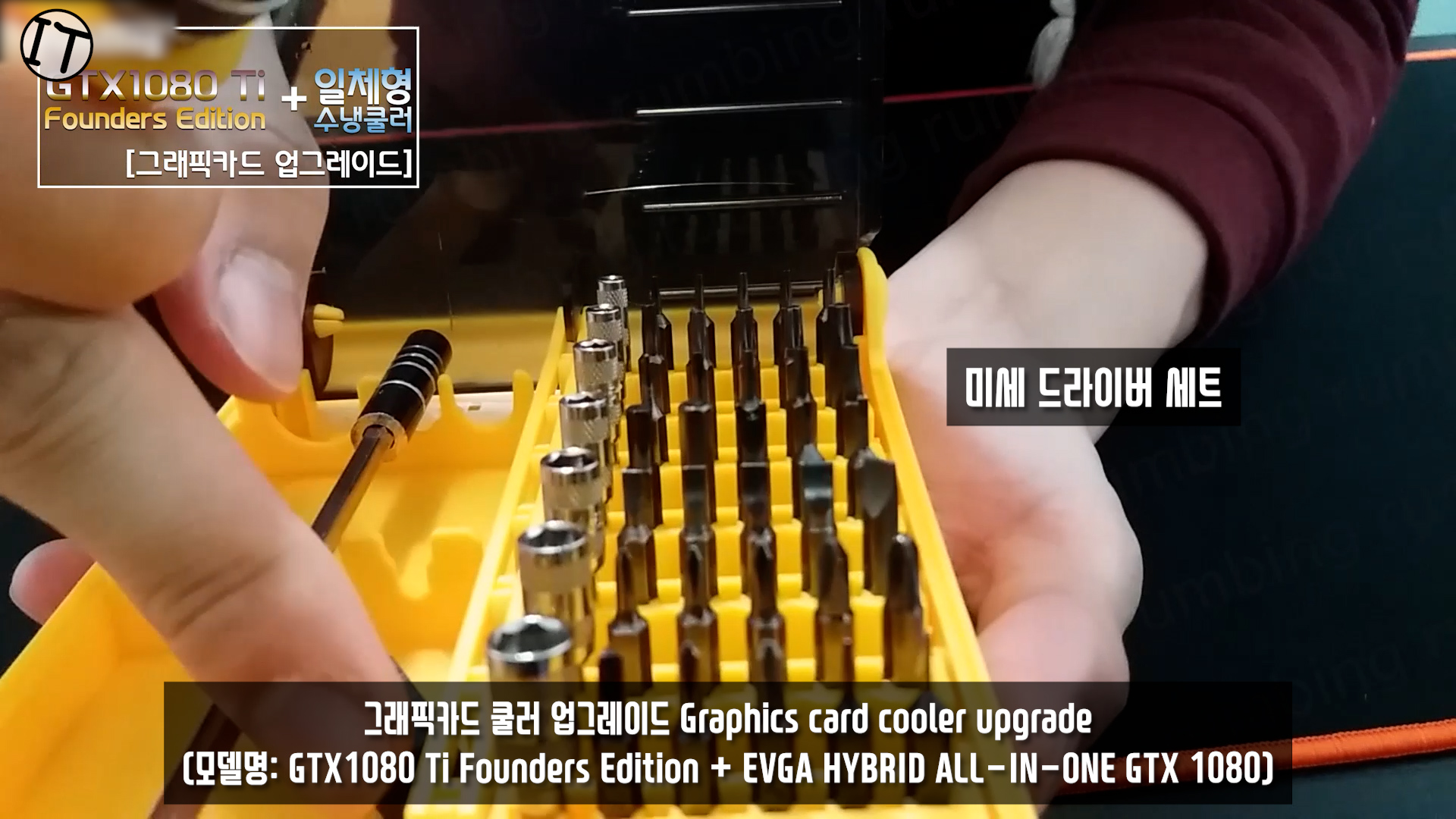

사용하는 정밀 미세 드라이버 세트 정보 입니다.
정밀드라이버 세트 가격 시세가 궁금하다면 아래 링크를 확인해주세요.
모모켓 45in1 정밀드라이버 일자연장툴세트
COUPANG
www.coupang.com

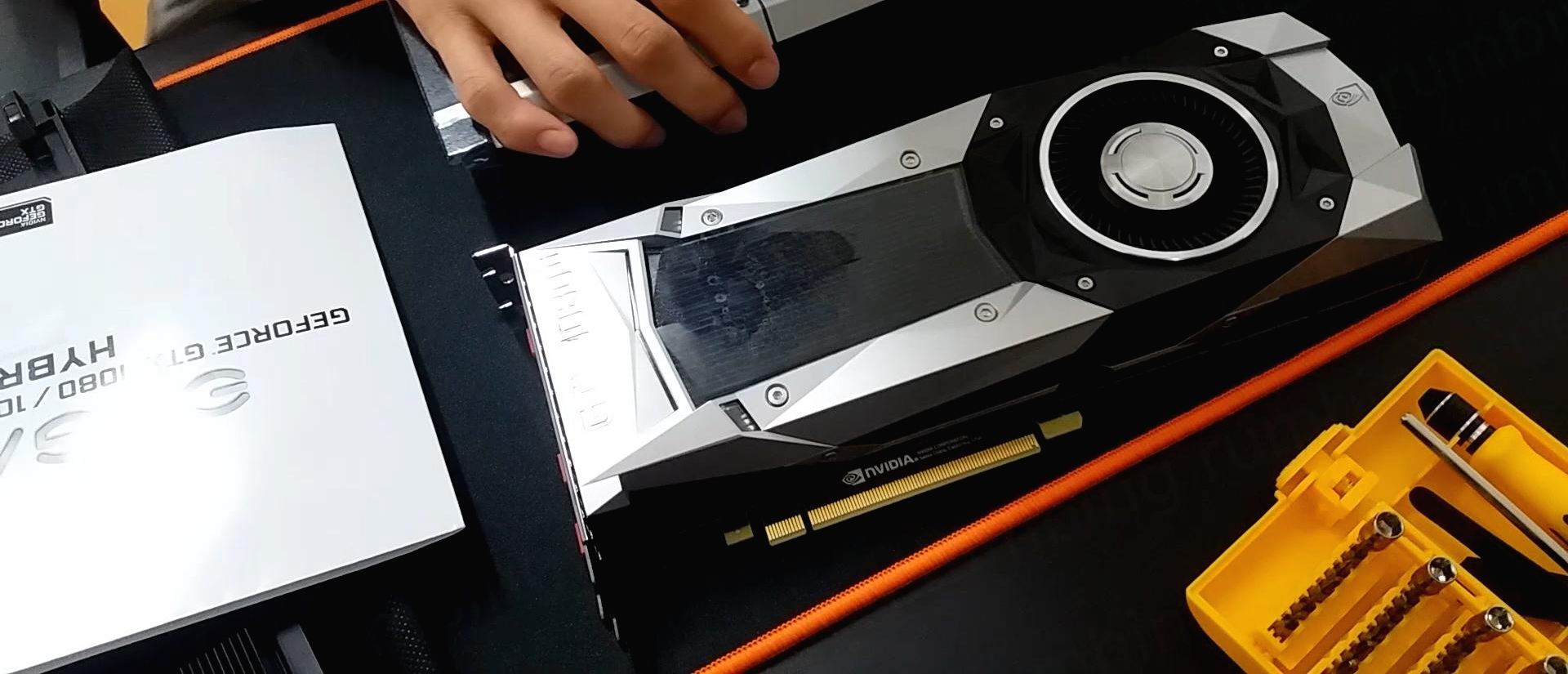

그래픽카드 모델명: GTX1080 Ti Founders Edition.
1080ti가 출시되자마자 빨리 사고 싶은 마음에, 멍청하게 파운더스 에디션(Founders Edition)을 사버렸어요.
파운더스 에디션(Founders Edition)은 발열을 잡는 공냉식 쿨러가 너무 약해요.
GTX1080 Ti 그래픽카드 기판, 쿨러(케이스) 해체.

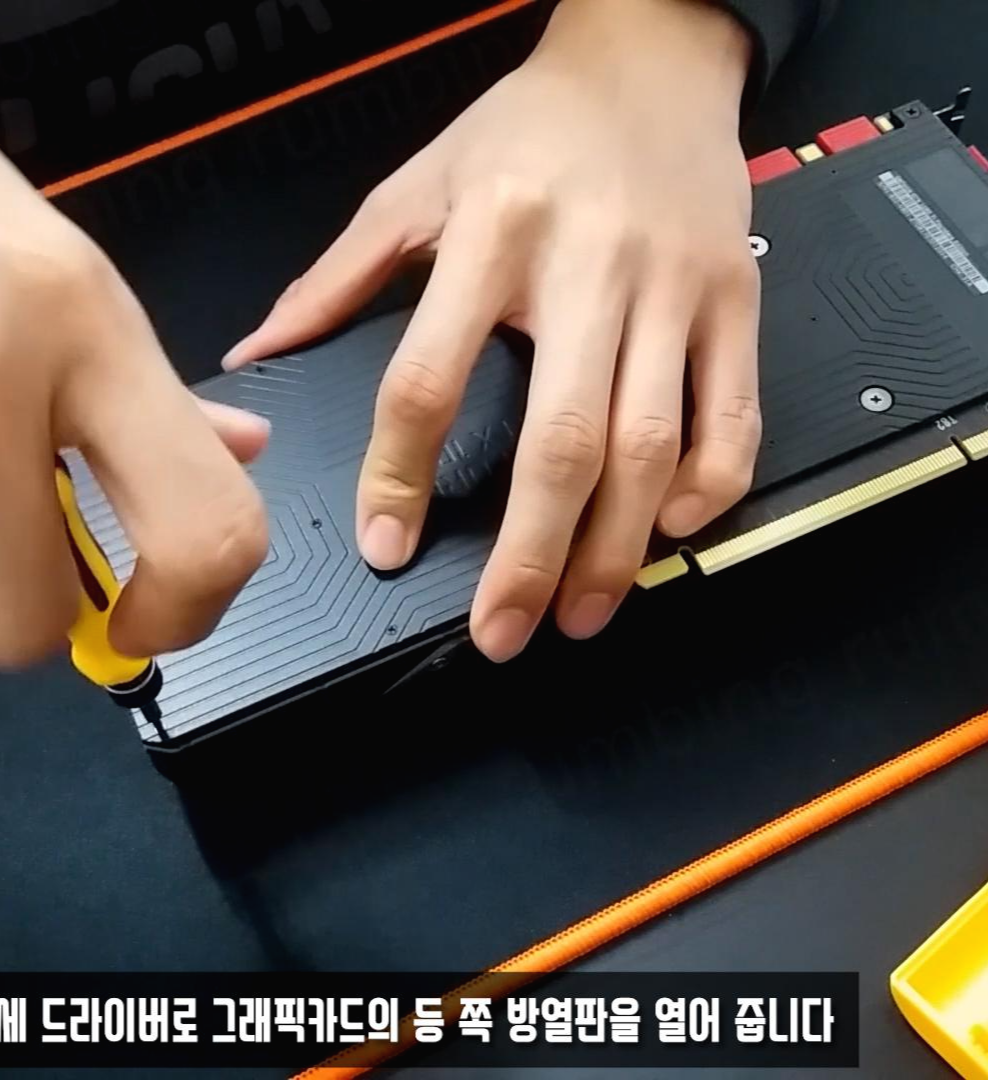

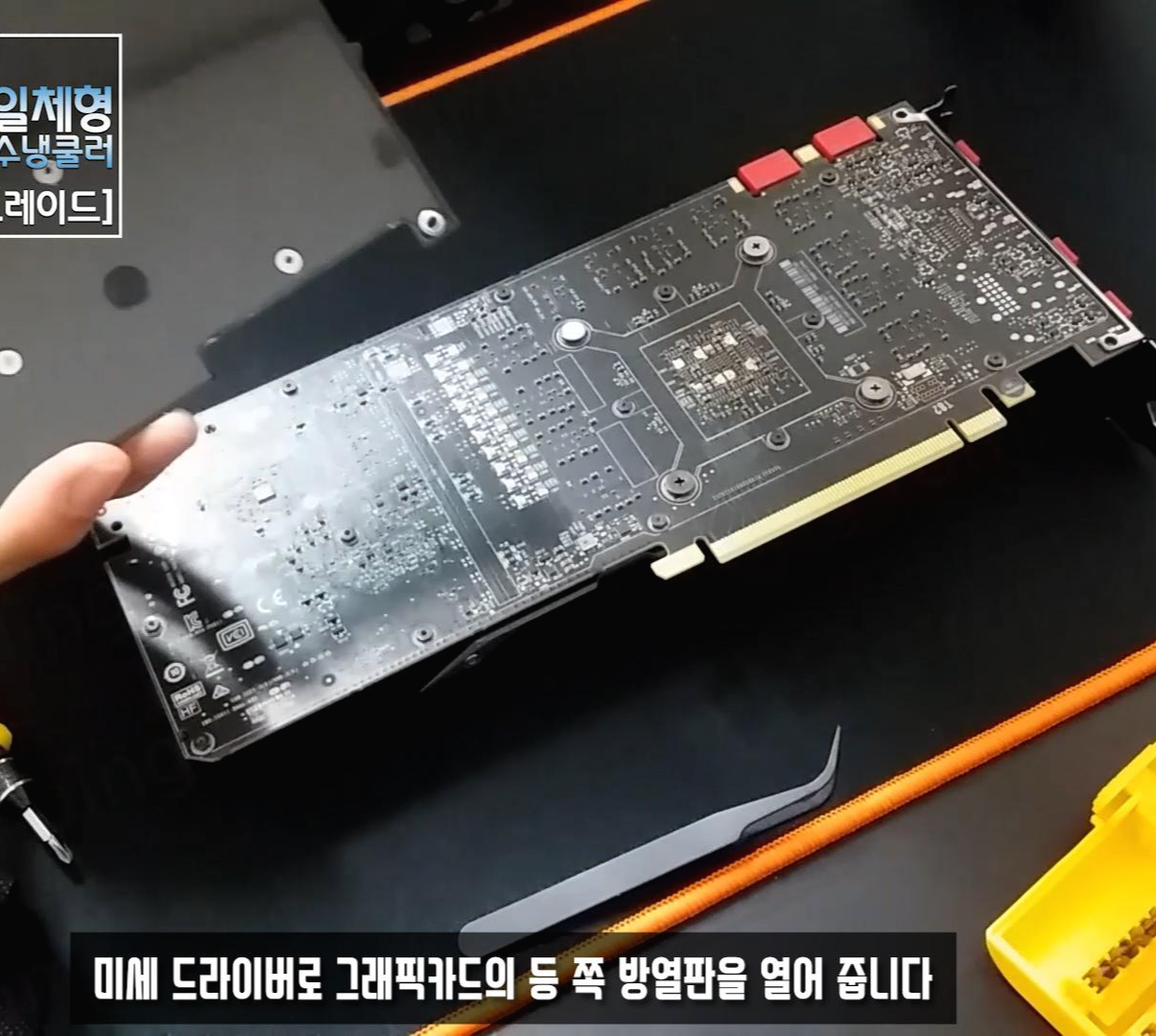

그래픽카드의 등판(철판? 방열판?)을 열어줍니다.
1mm 십자 미세 드라이버로 나사를 풀어 줬어요.
제가 사용한 1080ti 제품 철판에 서멀 패드가 붙어있었어요.
서멀패드가 사라지지 않도록 주의하세요.

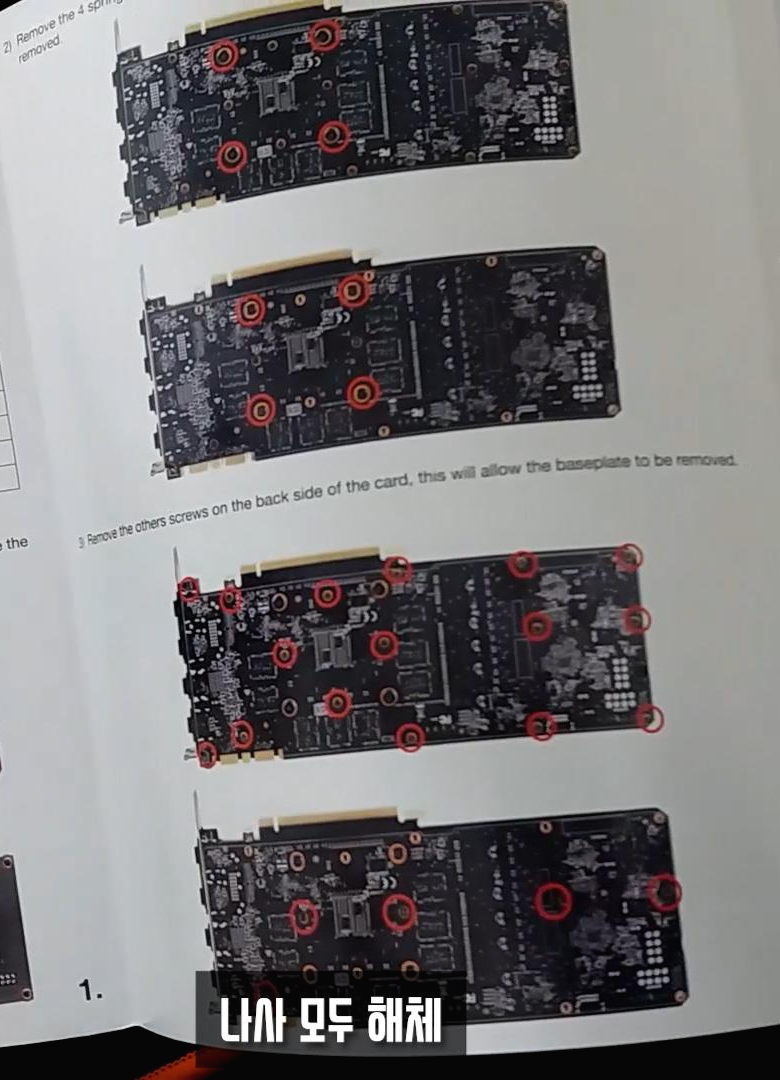

그래픽카드 등쪽 철판을 열어주면 수 많은 나사가 등장합니다.
'6각 4mm 드라이버+십자드라이버'로 해체 해줬어요.
이 나사들을 해체하면 그래픽카드 기판(보드)과 케이스가 분리 됩니다.

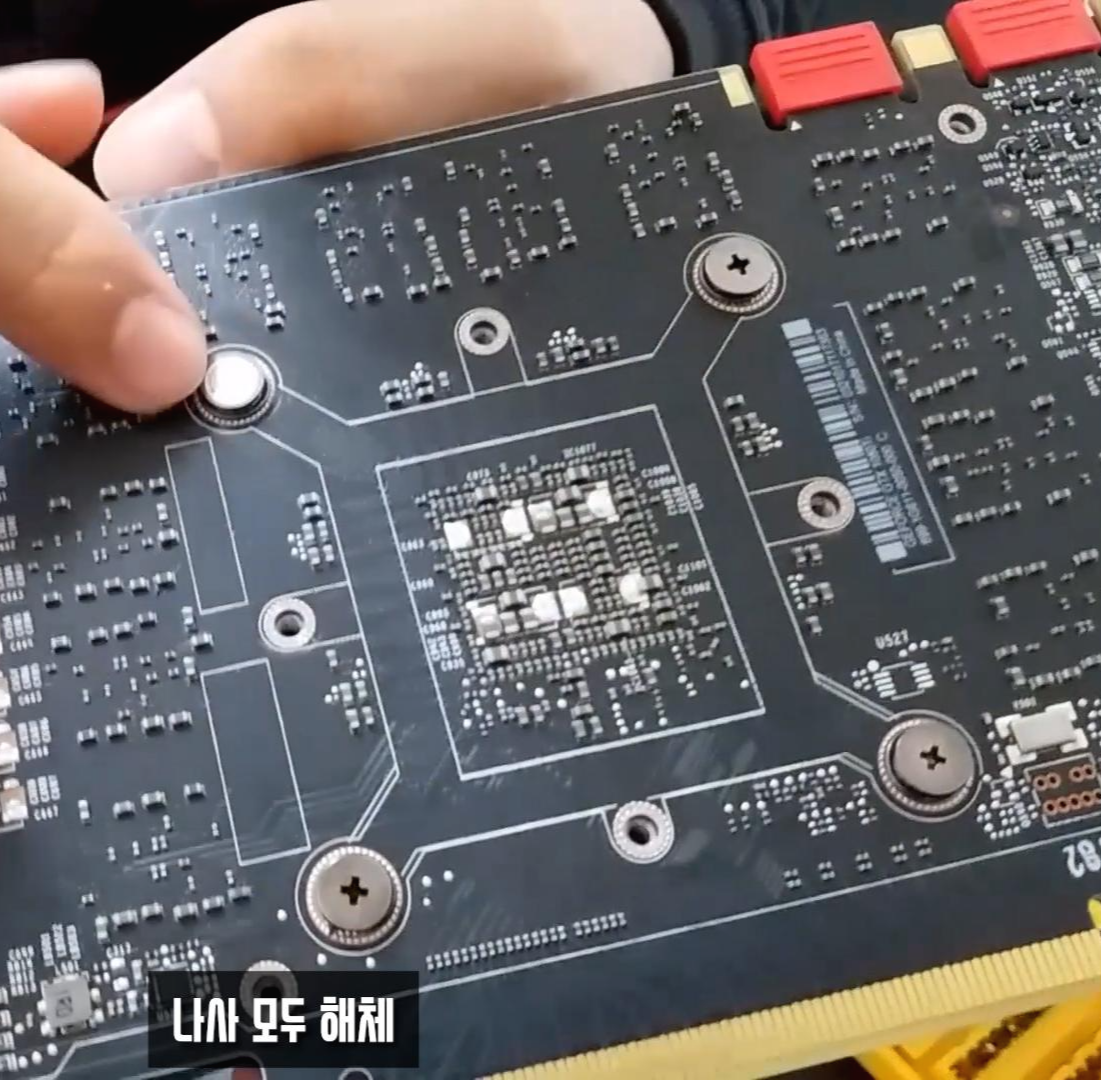

그리고 특히 위의 4개의 '스프링 나사'를 해체하면 GPU(메인 칩셋)에 붙은 공냉식 쿨러(방열판)도 제거 됩니다.
조심히 잘 해체해 줍시다.

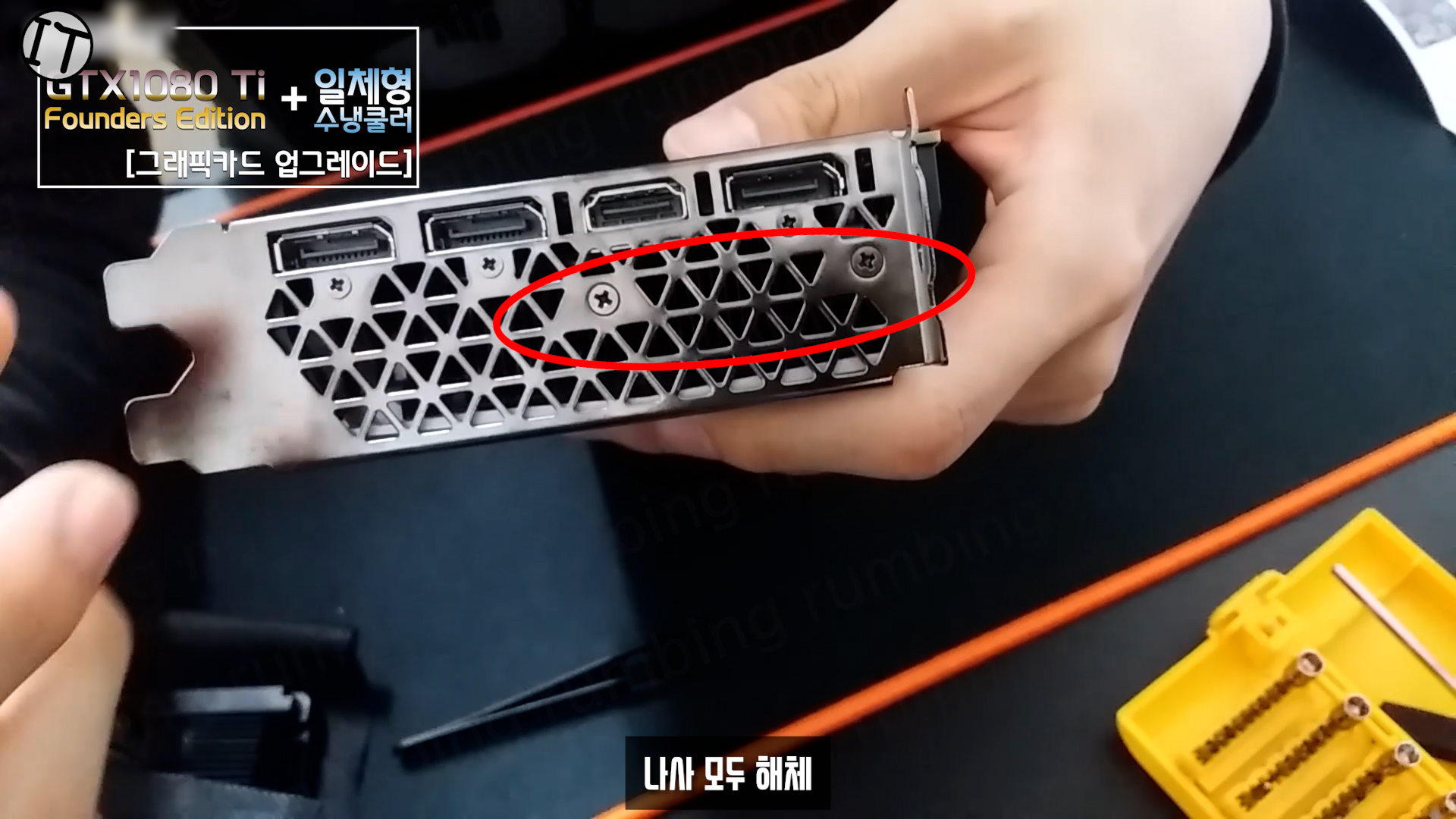

그래픽 카드 옆 면에도 제거 해야 할 나사가 있습니다.
나사를 잘 확인하여 해체 합시다.

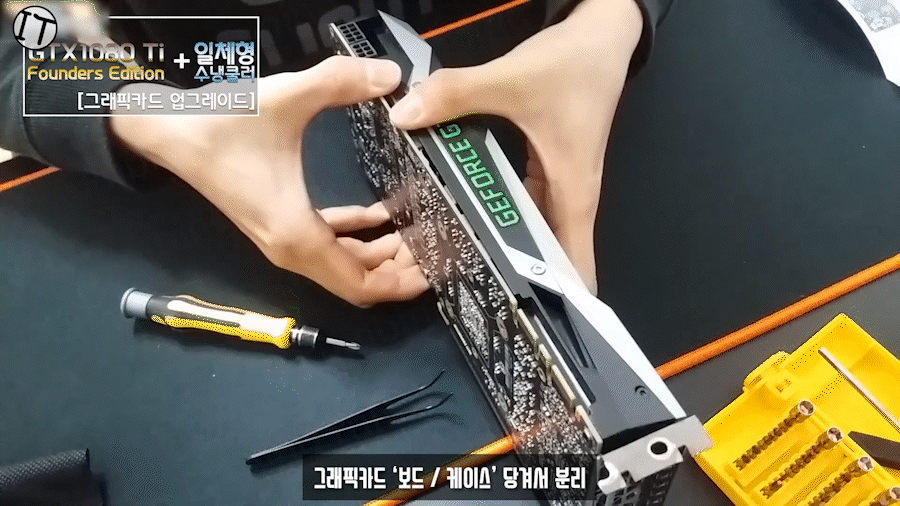

그래픽카드 보드(기판)와 케이스(쿨러)를 연결하는 나사가 모두 제거 되면, 부드럽게 당기면서 해체 합니다.
서멀패드(서멀컴파운드) 때문에 기판과 쿨러가 달라붙어서 잘 떨어지지 않을 수 있습니다. 조심하세요.

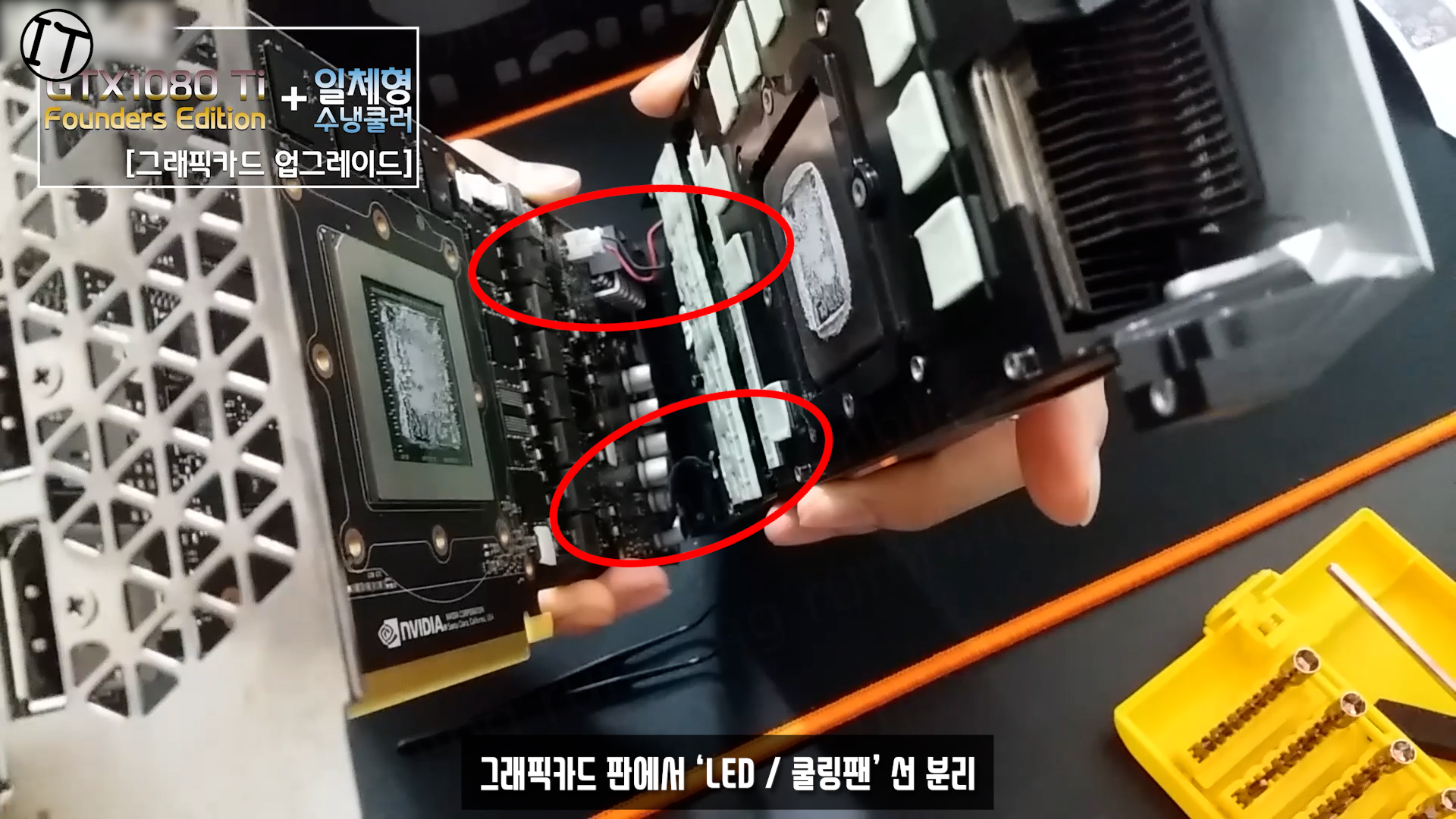

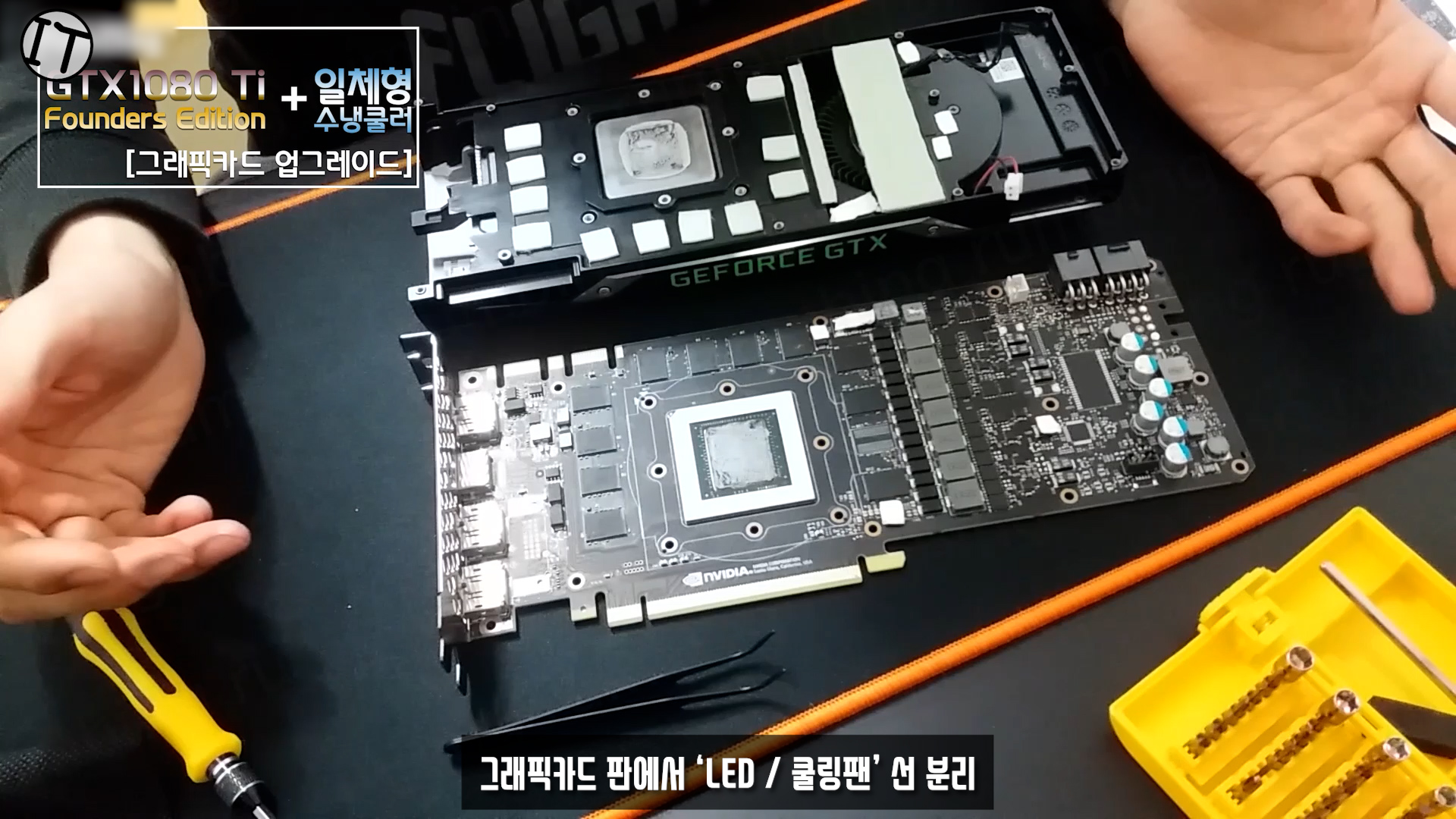

기판과 케이스(쿨러)를 서서히 분리하면, 연결된 선이 보입니다.
'1080TI'에는 LED(위 붉은선)과 쿨링팬(아래 검은) 단자가 연결되어 있어요.
두 선을 모두 조심스럽게 분리해 줍니다.
그래픽카드(1080TI) 기판과 케이스(공냉식 쿨러)가 분리된 모습입니다.
그래픽카드도 일반 CPU처럼 'GPU 칩셋'에 라디에이터 그릴을 붙여놓고, 그 라디에이터(방열판)을 쿨링 팬으로 식혀주는 원리 입니다.
케이스에 붙은 연두색(흰색?) 패드들은 '써멀 패드 (THERMAL PAD)' 입니다.
온도가 높아지는 부품들 자리에 맞춰서 써멀 패드가 붙어있어요.

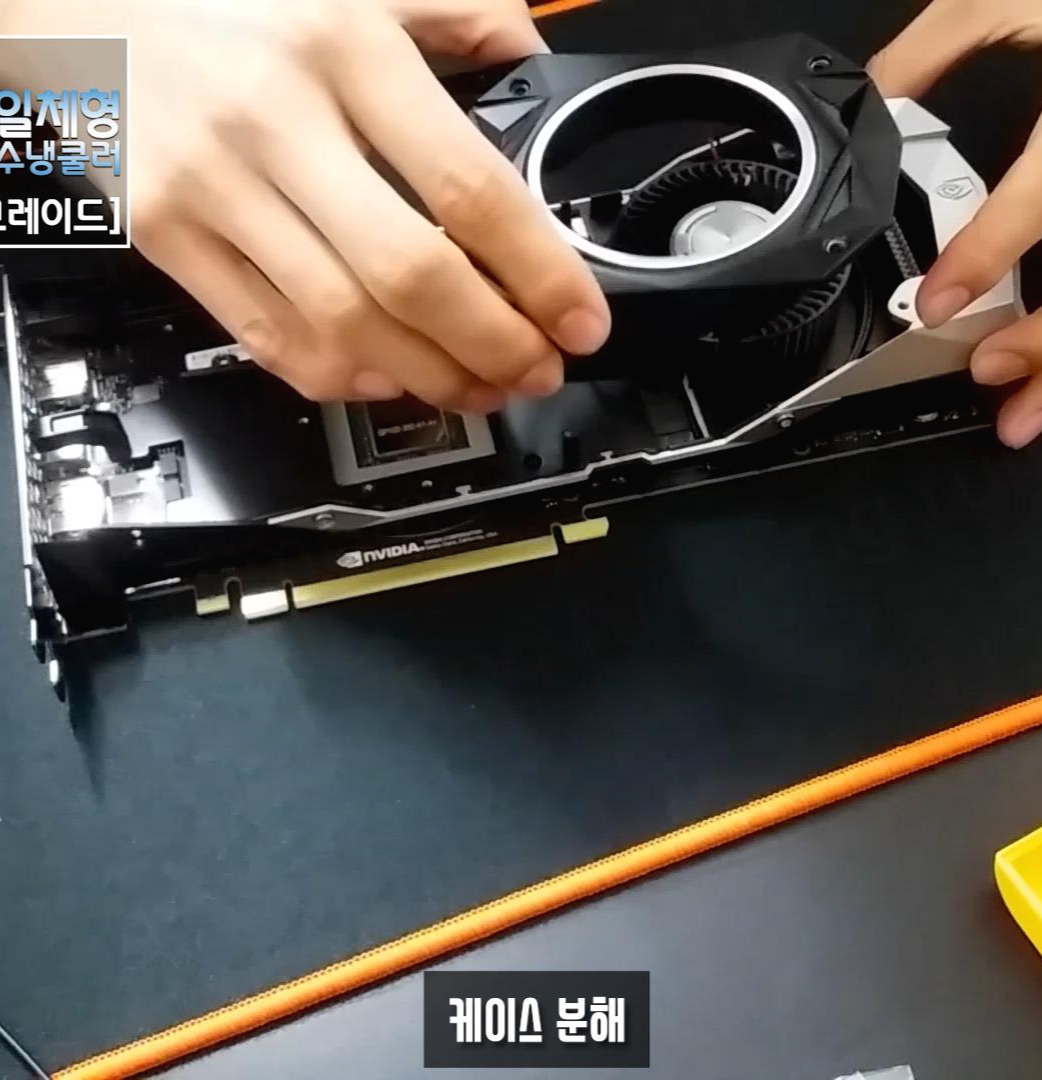

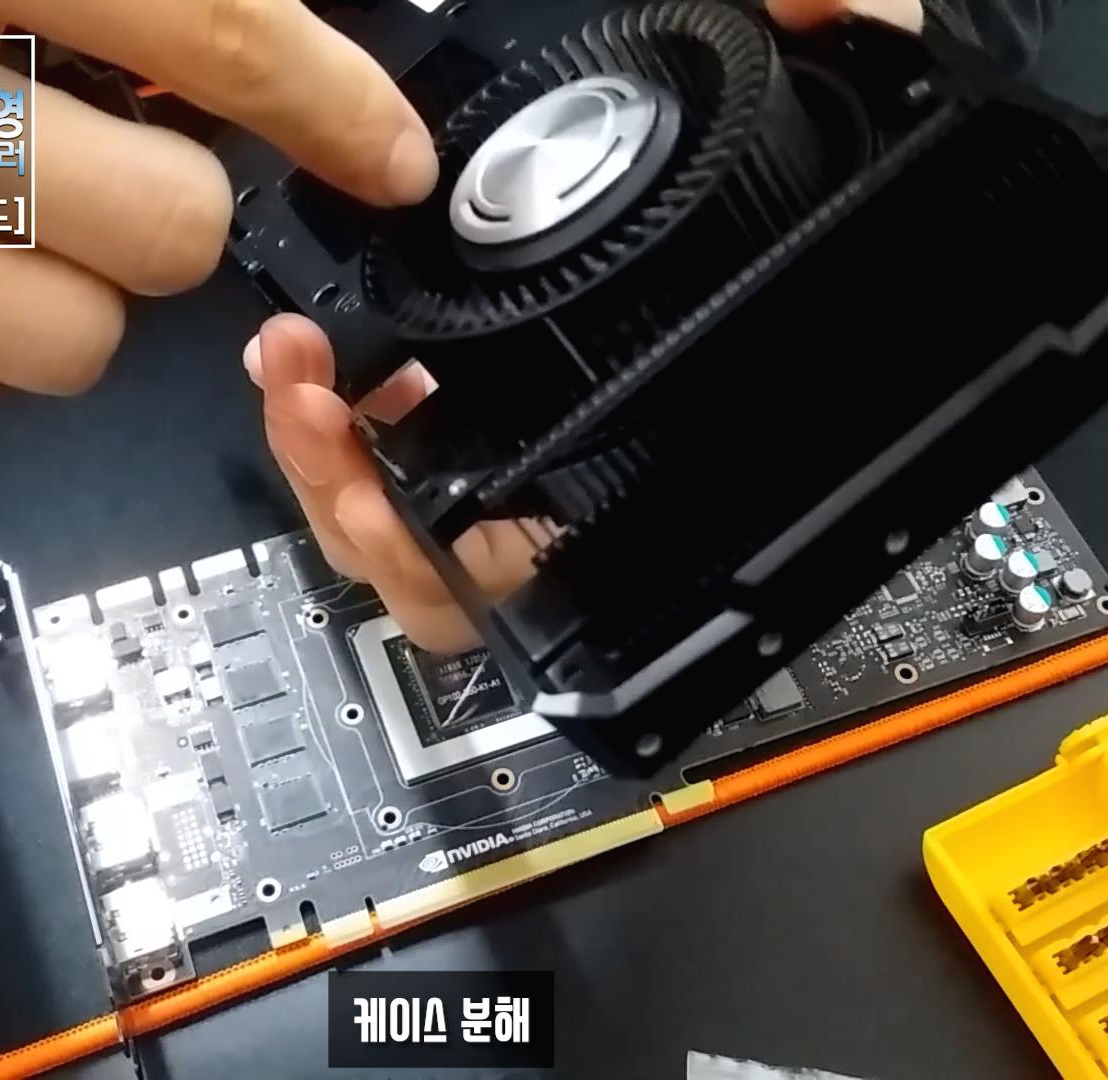

그래픽카드 케이스를 해체.

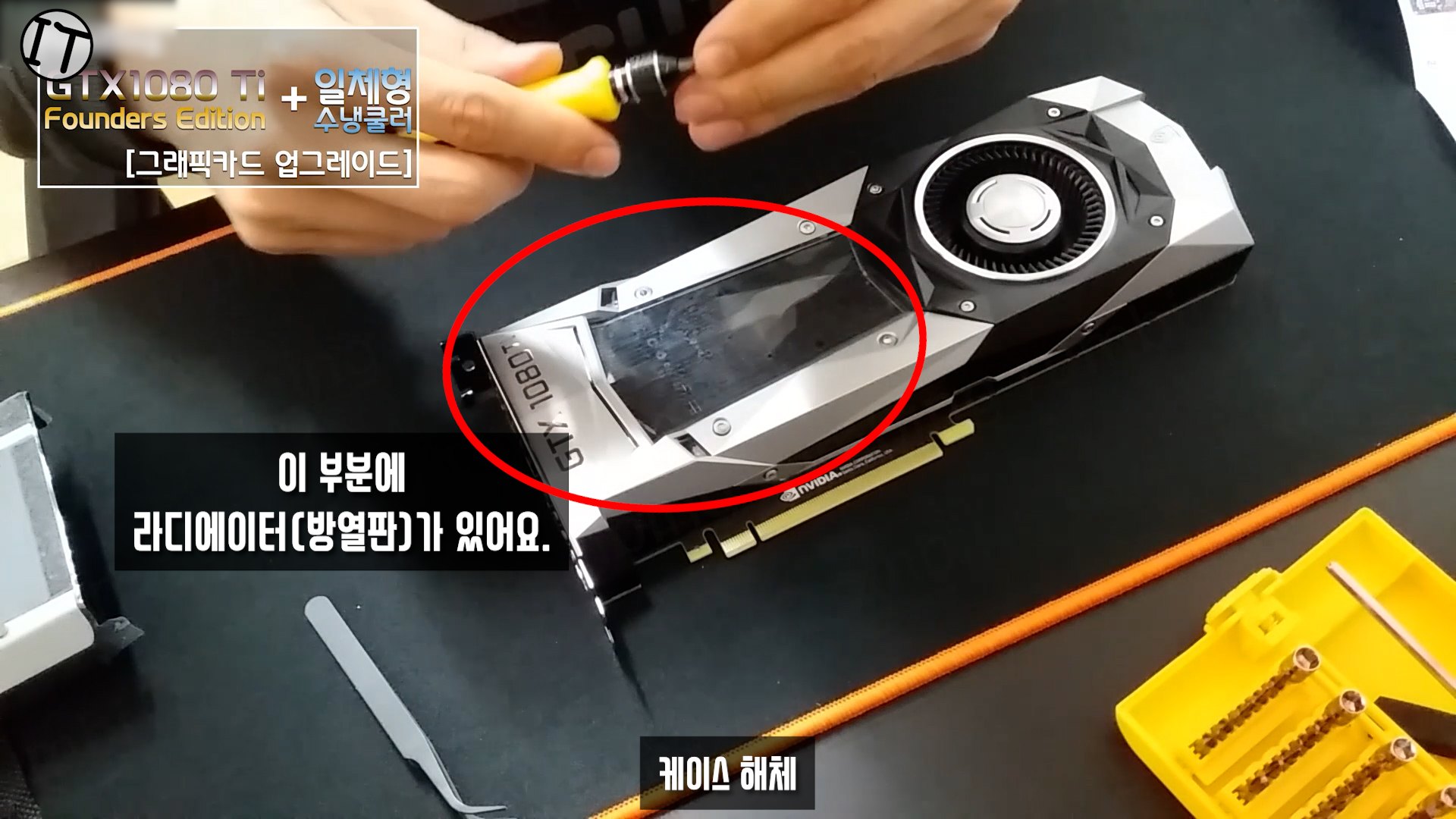

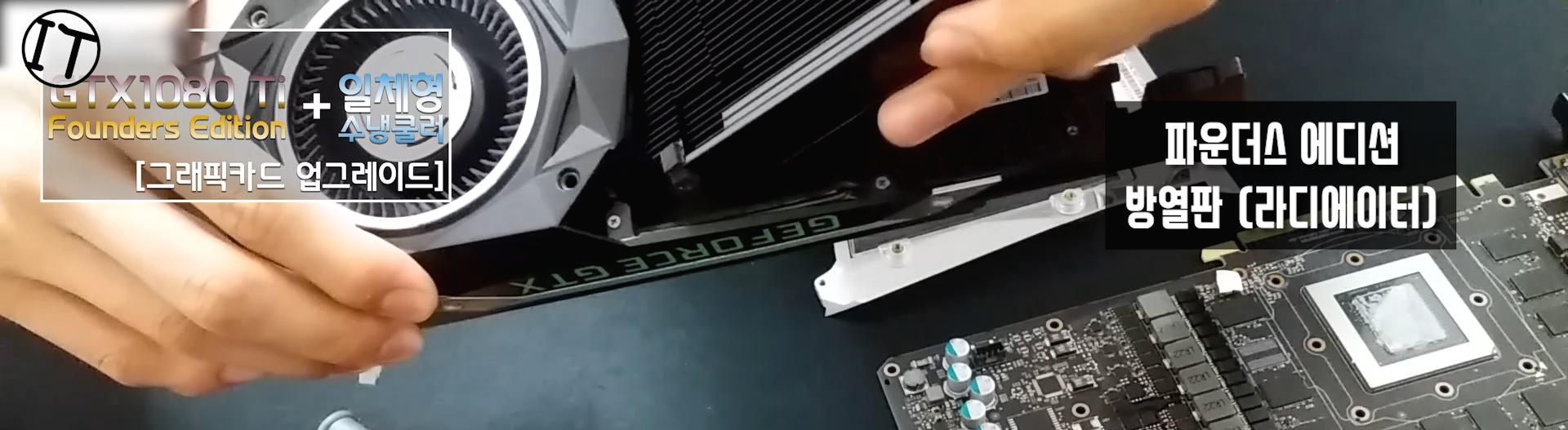

파운더스 에디션 그래픽 카드 쿨러 케이스 모습입니다.
붉은 원 안에 라디에이터(방열판)이 들어 있어요.
그 옆에 은색 원은 '작은 쿨링 팬'이 있어서, 그 쿨링 팬의 바람으로 라디에이터를 식혀주는 공냉식 원리 입니다.
위 사진은 라디에이터의 모습입니다.
촬영이 제대로 안돼있어서 절반만 보이네요.
케이스에 눈에 보이는 나사들은 모두 제거해 주면, 그래픽 카드 쿨러 케이스가 해체 됩니다.
쿨링 팬은 분해하지 않습니다.
쿨링 팬은 사용할 예정입니다.

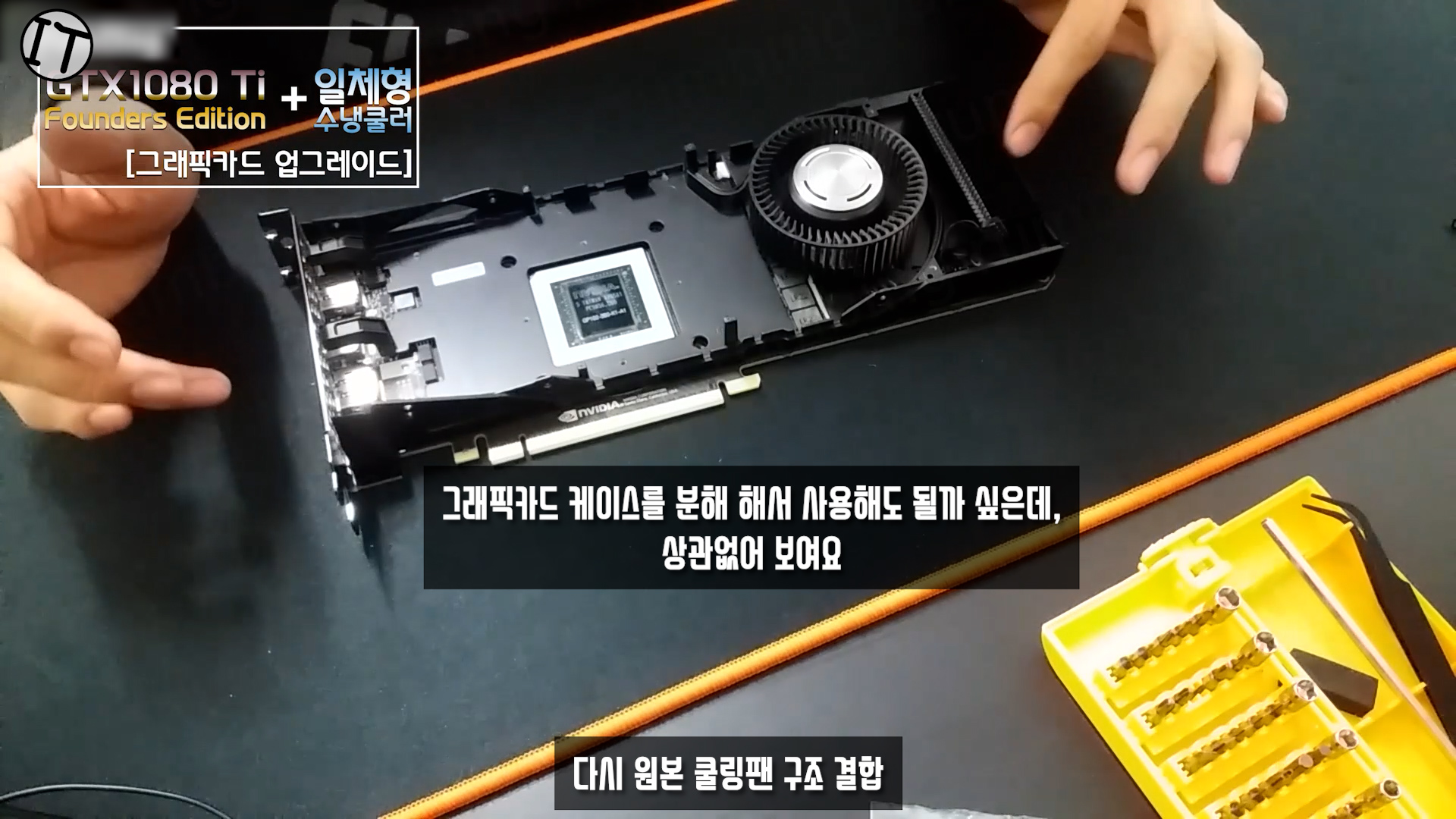

이런 벗겨진 상태로 그래픽카드를 사용해도 될 거 같다는 생각이 들어서, 지금도 이 모습으로 사용 중입니다.
공냉식 쿨링팬은 해체하지 않고 가동시켜서, 옆의 라디에이터를 식혀줘야합니다.

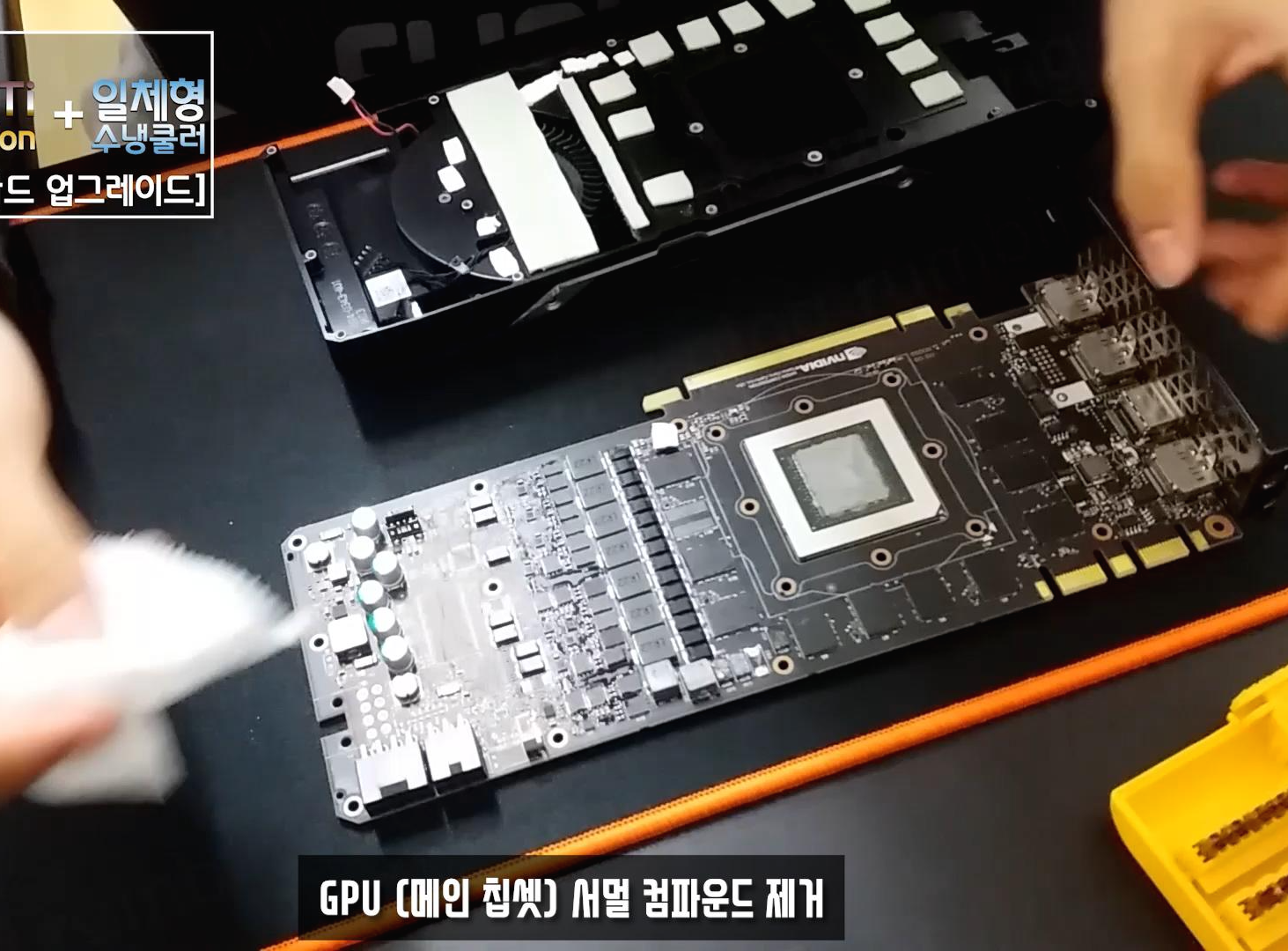

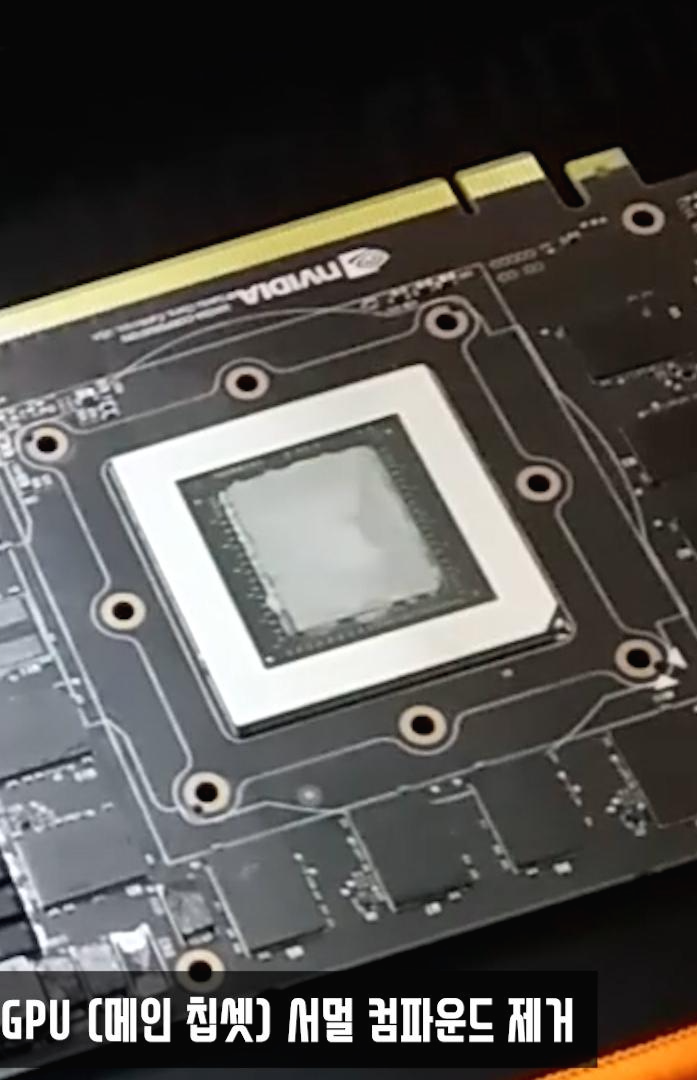

그래픽카드 메인 칩셋, GPU 서멀 컴파운드(구리스) 닦아 주기.
GPU에 묻은 써멀 컴파운드는 마른 휴지로 잘 문질러 닦아 줍니다.
서멀이 메말라 굳어있어도, 휴지로 문지르면 다 닦여요.
그래픽카드 일체형 수냉식 쿨러 결합.

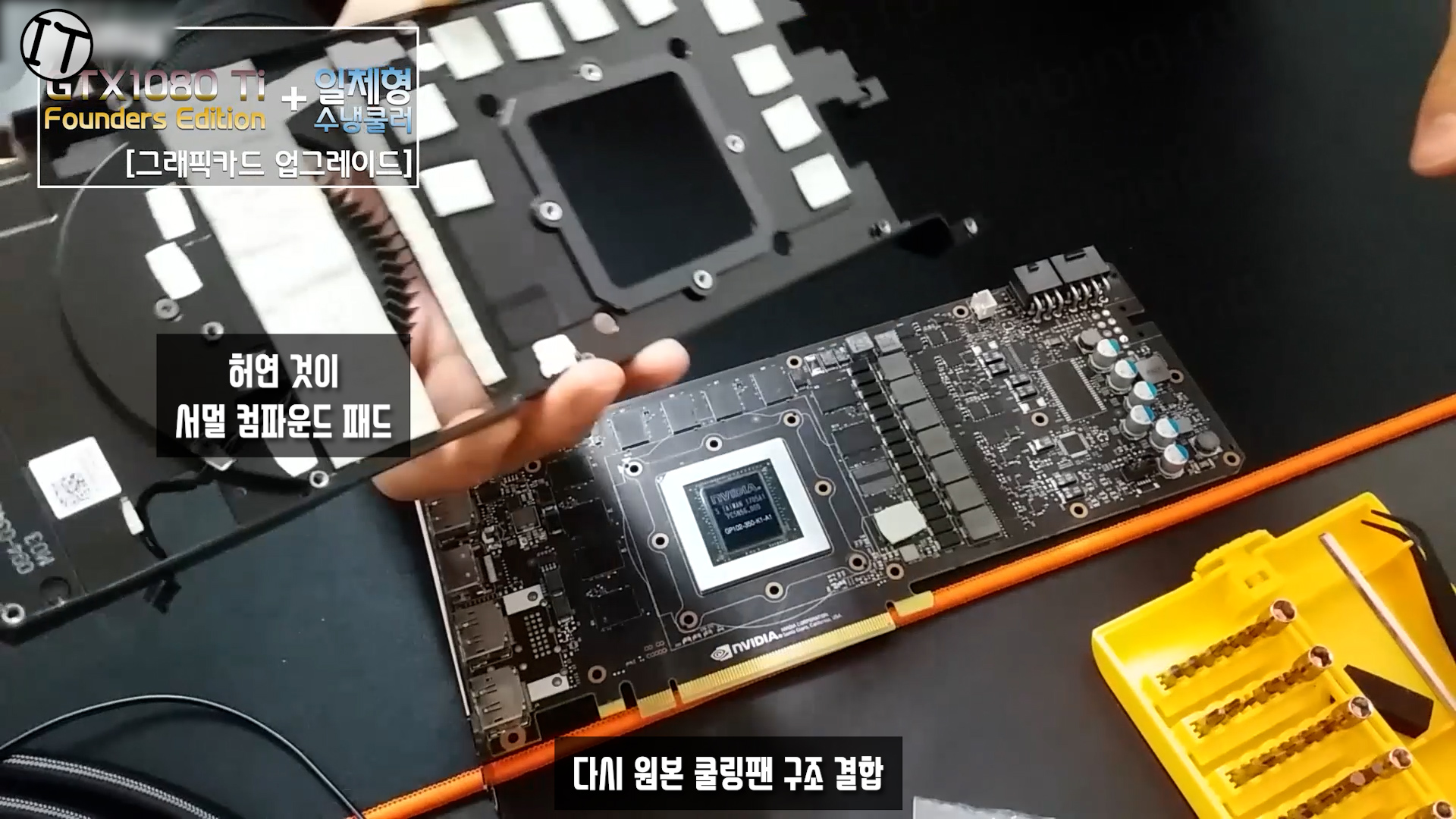

해체 시킨 케이스 구조물을 기판(보드)에 다시 결합해 줍시다.
허연색의 스티커 처럼 생긴 것들이 써멀 패드 입니다.
써멀 패드의 위치가 잘 들어 맞는지, 잃어버린 써멀 패드는 없는지 잘 확인해 줍시다.

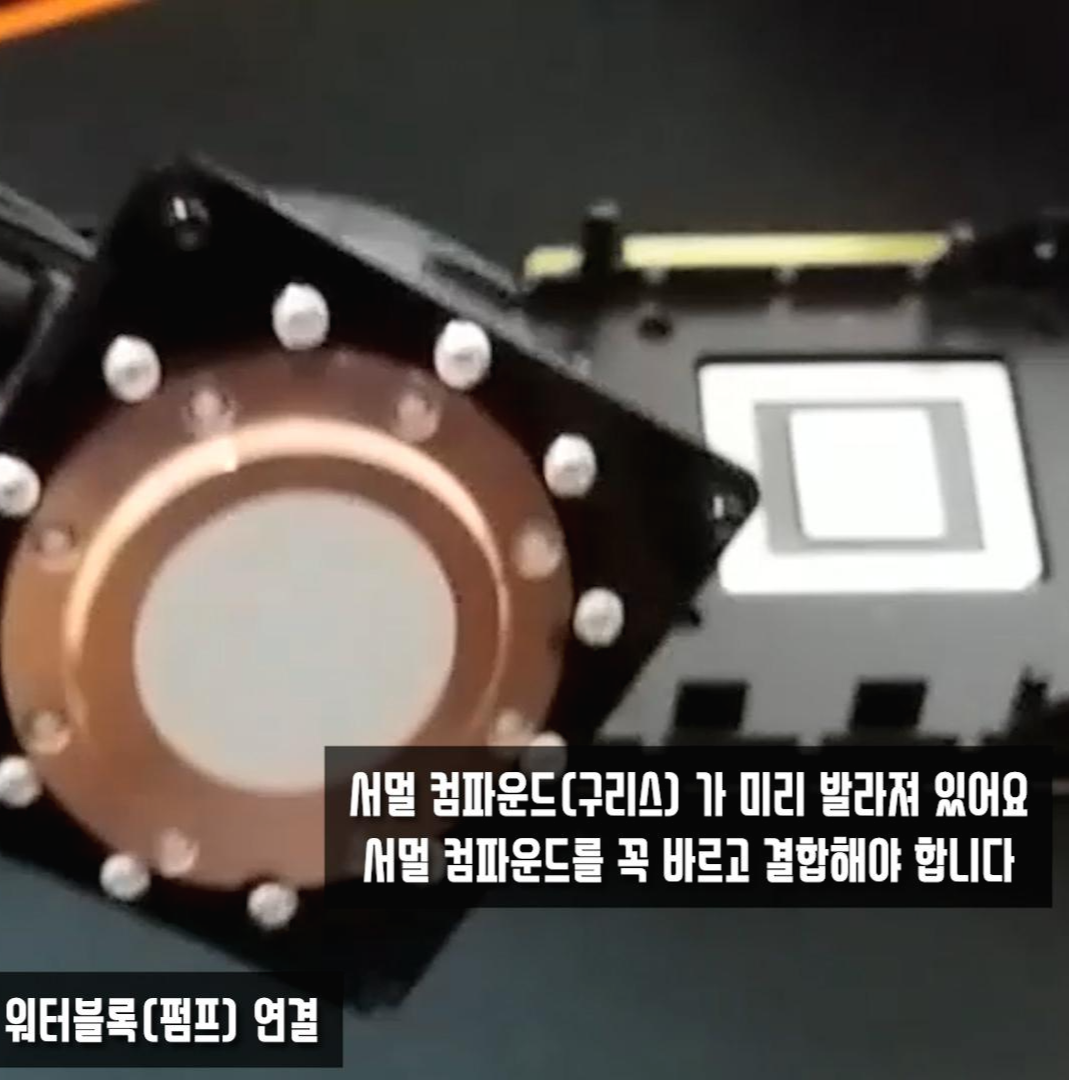

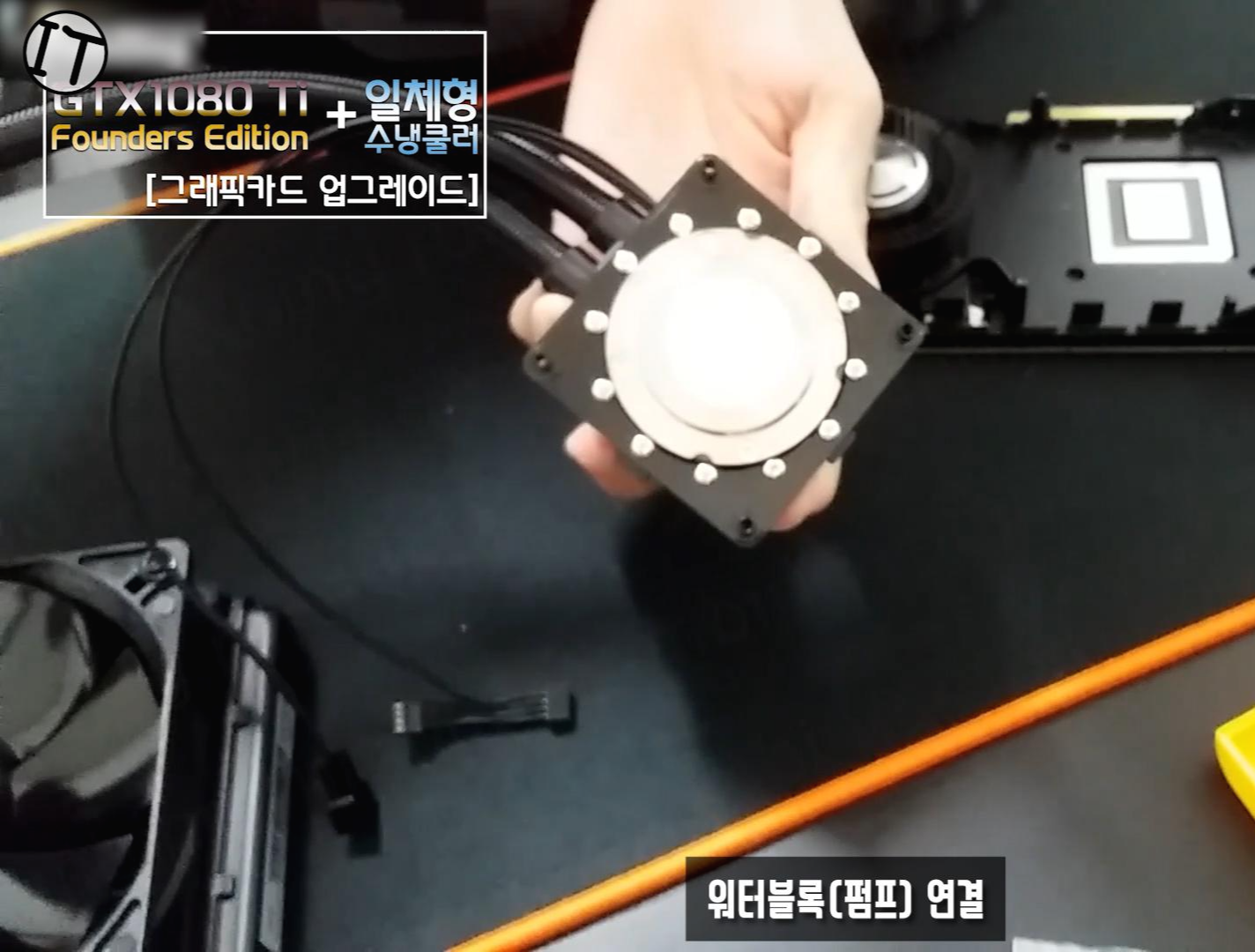

일체형 수냉식 쿨러의 워터블록(펌프)를 확인하면, 써멀 컴파운드가 발라져 있어요.
만약 써멀 컴파운드(구리스)가 잘라져 있지 않다면, 따로 써멀 컴파운드를 구매해서 발라줘야 합니다.

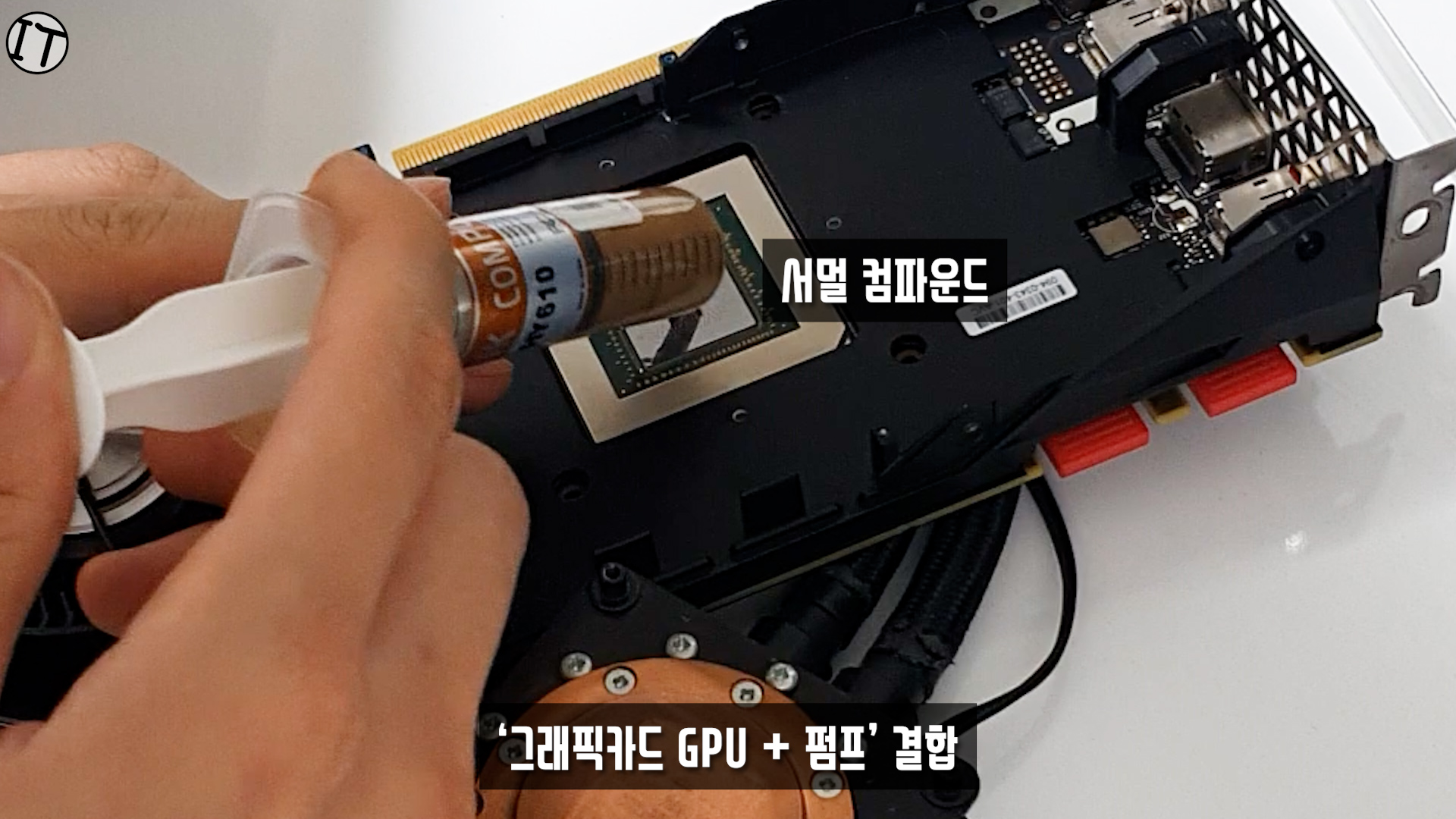

써멀 컴파운드를 그래픽카드의 GPU(메인칩셋)에 물방울 만큼 발라주면 됩니다.
써멀 컴파운드(구리스) 가격 시세가 궁금하다면 아래 링크를 확인해주세요.
https://link.coupang.com/a/q4pgn
(COMS) 써멀 컴파운드(Gold) 30g/NT899/열전도 구리스 NT899
COUPANG
www.coupang.com

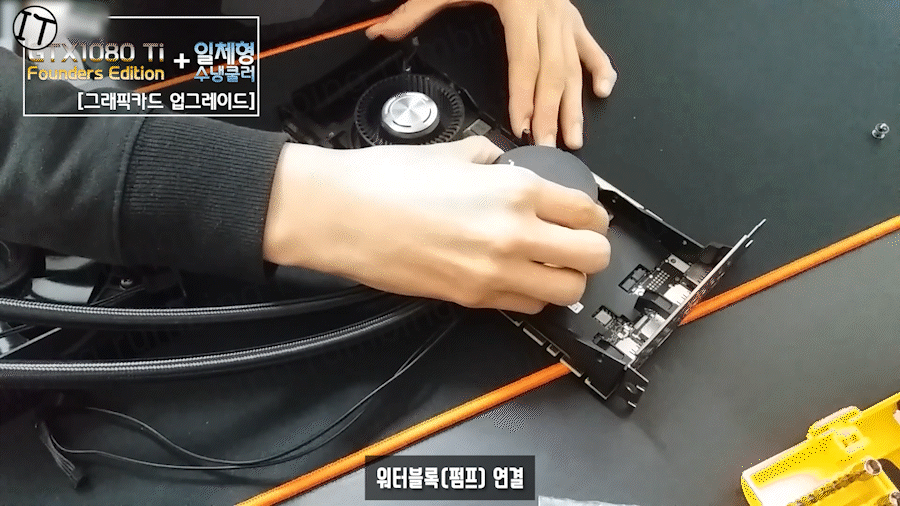

그래픽카드 GPU(메인칩셋)과 워터블록을 딱 결합해줍니다.
메인 칩셋(GPU) 근처의 나사 구멍이 워터블록의 나사 구멍과 잘 맞는 지 확인하고 결합하세요.

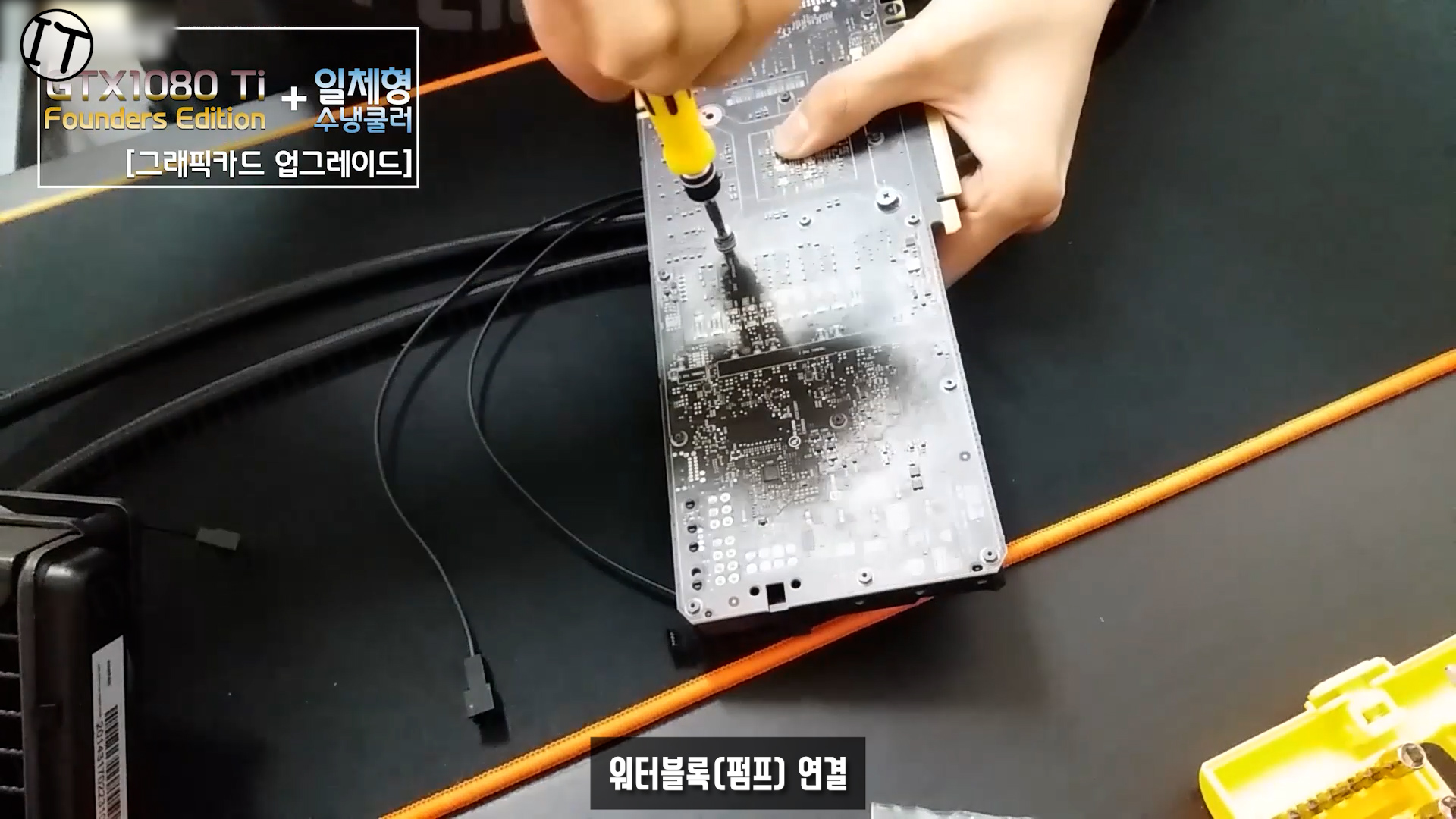

기판을 뒤집어서 스프링 나사로 워터블록을 고정 결합해줍니다.
위 사진은 기판의 윗 면이 그대로 들어나 있습니다.

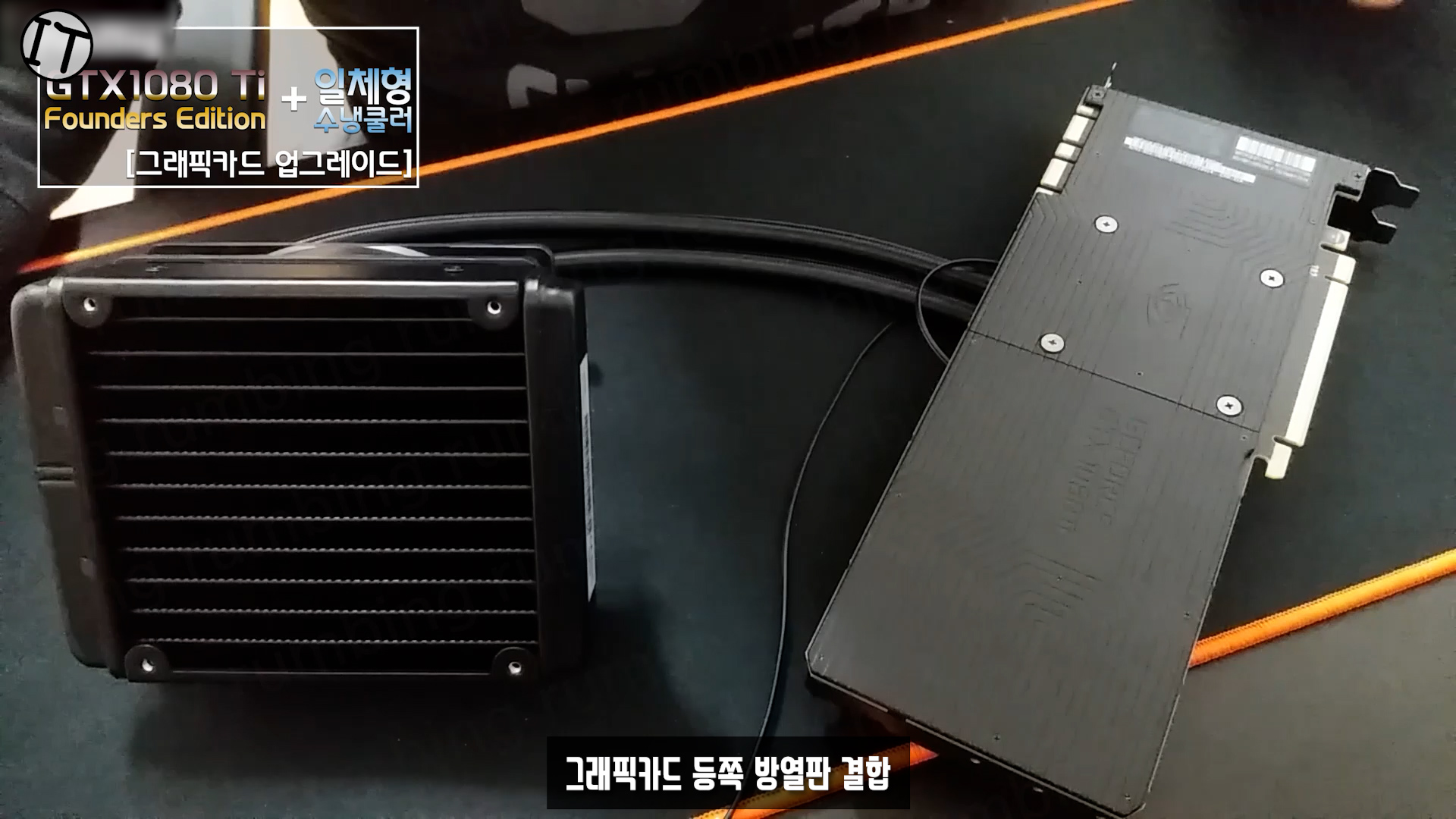

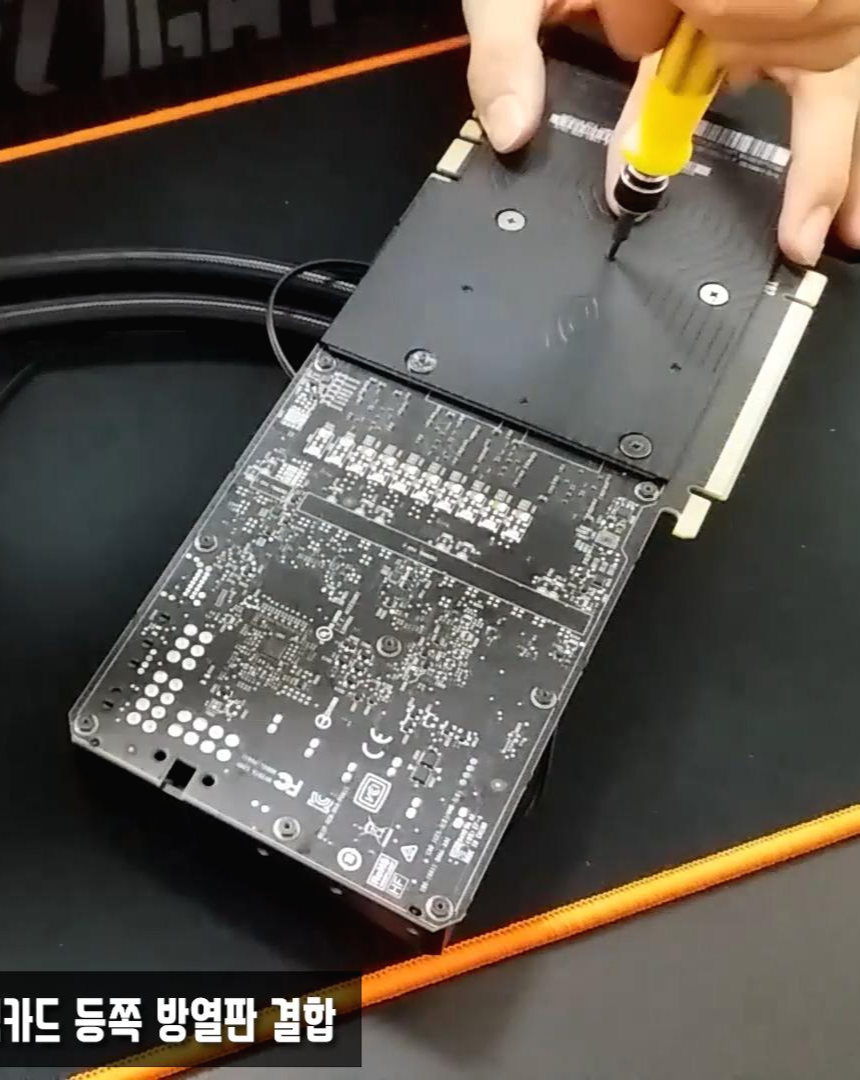

워터블록을 결합하기 전이나 후에 기판의 등쪽의 방열판(철판)을 조립합니다.
이 등쪽 방열판에도 써멀 컴파운드가 원래대로 잘 붙어 있는지 확인해 주세요.

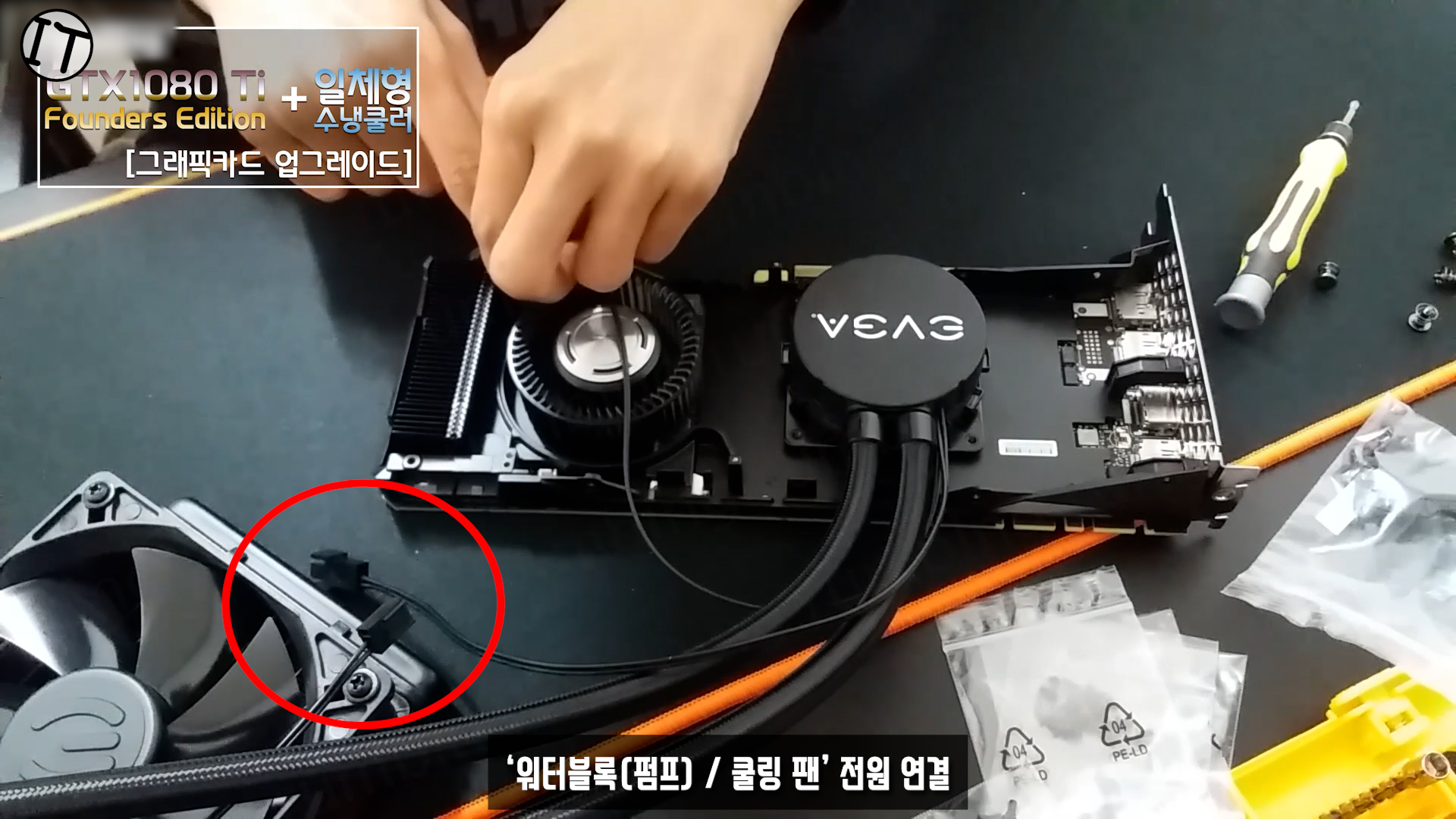

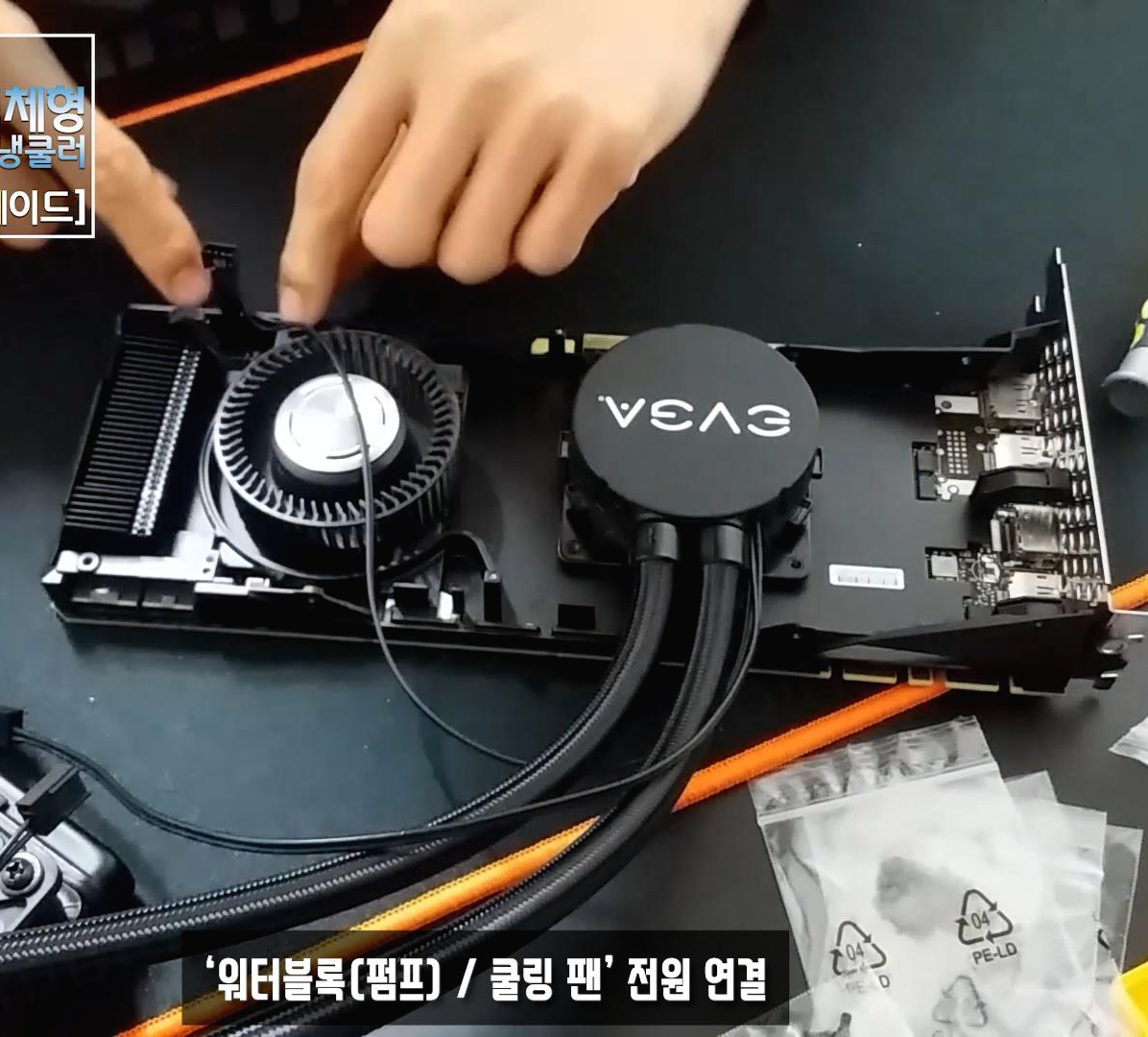

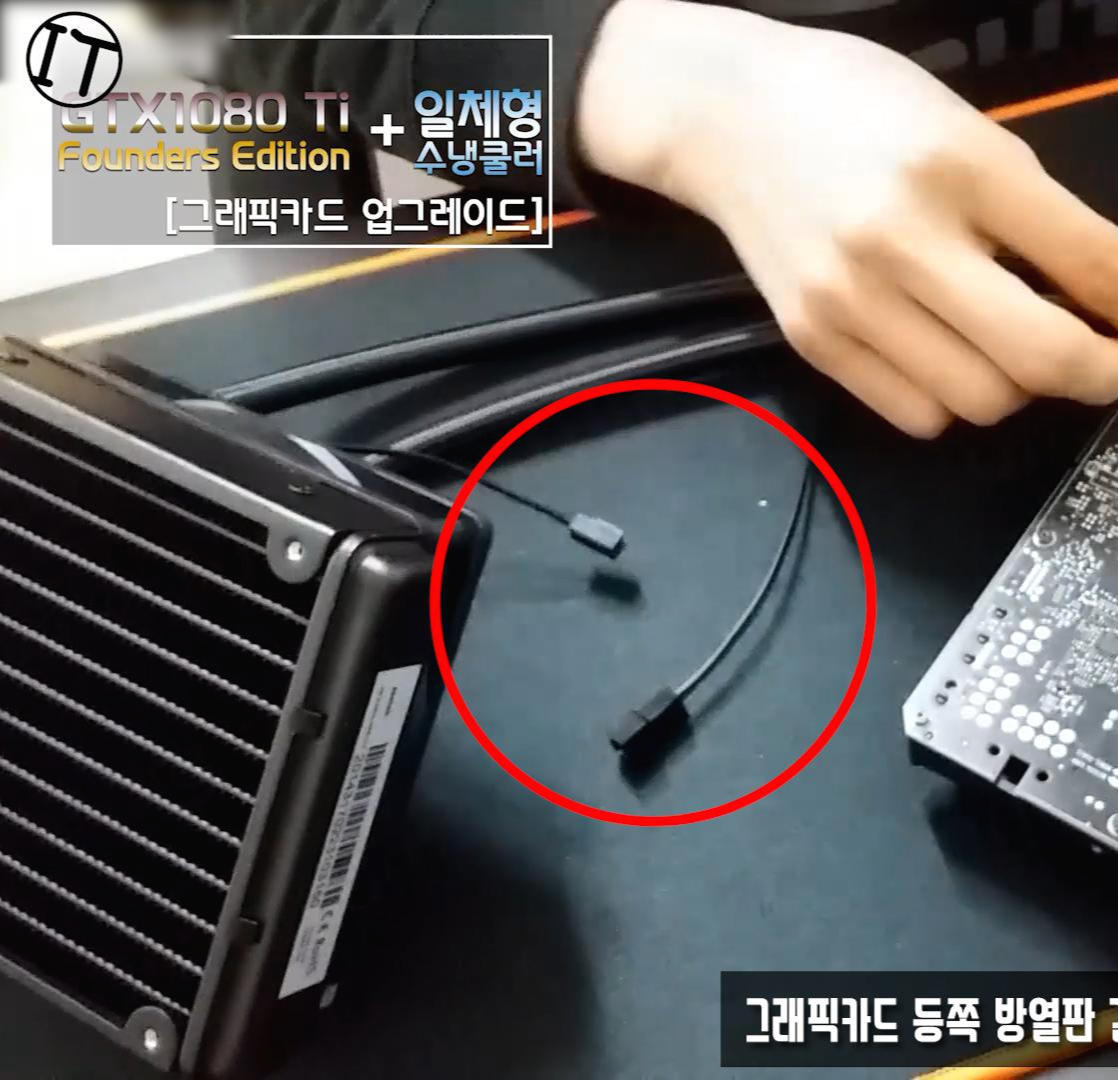

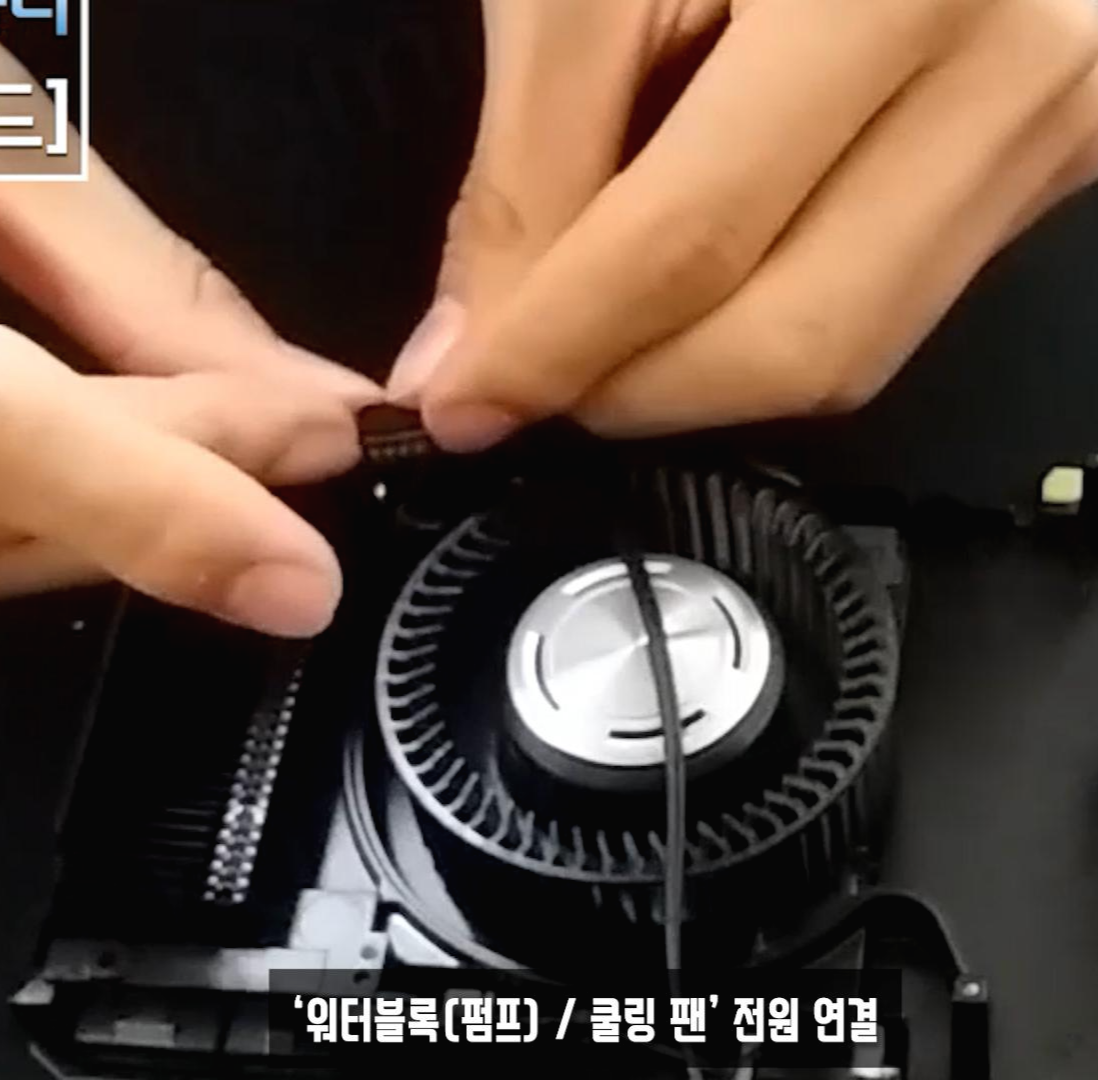

그리고 워터 블록(펌프)의 전원을 그래픽 카드 기판 단자에 연결합시다.
연결 구조가 좁아서 단자 연결이 어려웠어요.
그리고 기판(보드)에 붙은 쿨링팬의 전원도 연결 시킵니다.
연결 선들이 쿨링 팬에 닿지 않도록 잘 정리해줘야 합니다.

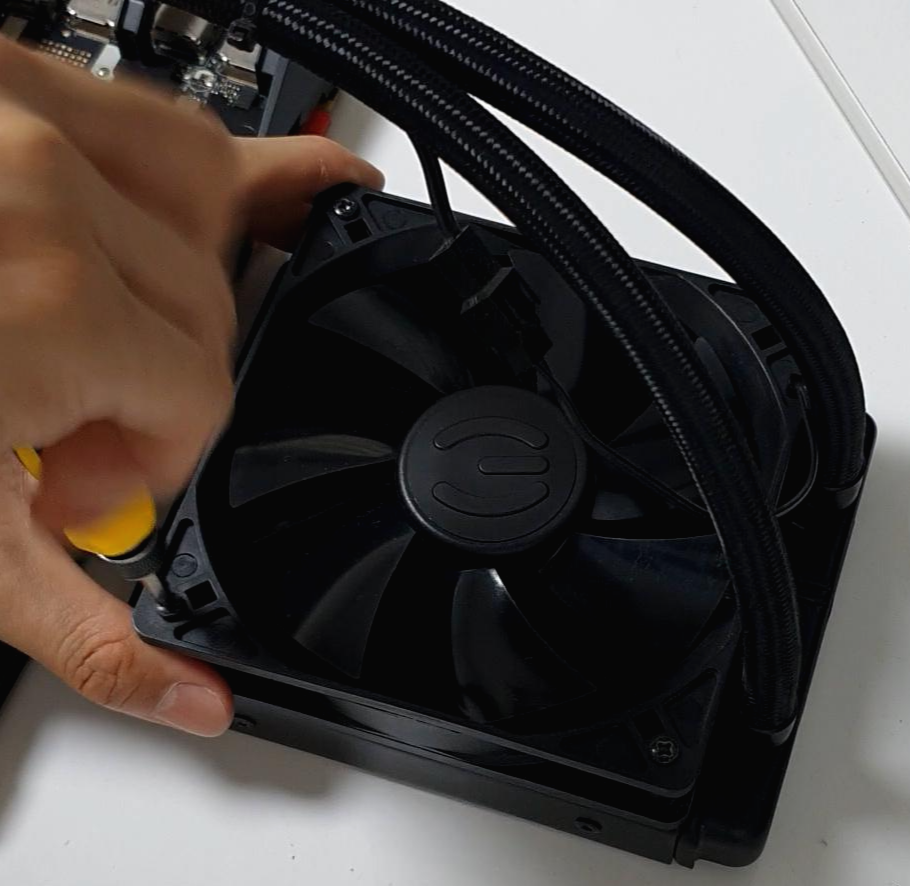

라디에이터 + 쿨링팬, 결합.
라디에이터에 쿨링팬을 결합합니다. 긴 나사로 조여주면 됩니다.

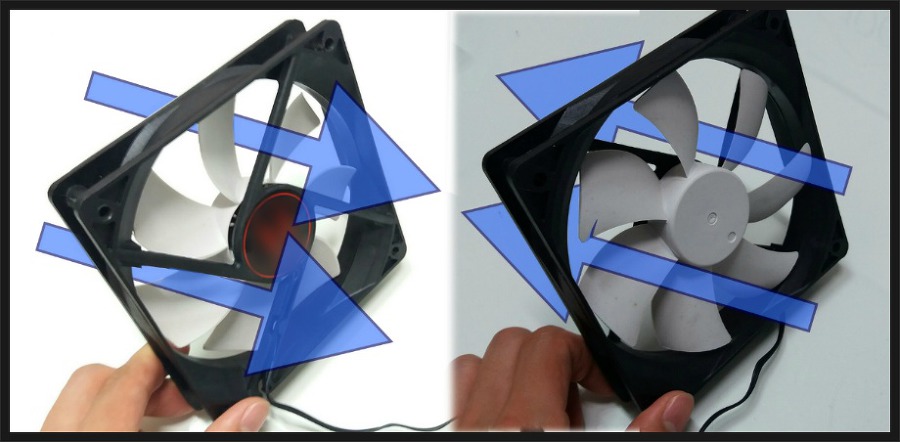

쿨링 팬의 바람의 방향은 그릴이 없는 면에서 그릴이 있는 면으로 흐릅니다.
The wind direction of the cooling fan flows from the side without the grill to the side with the grill.
120mm 쿨링 팬 가격 시세가 궁금하다면 아래 링크를 확인해주세요.
https://link.coupang.com/a/q4pNF
[darkFlash] C6S RGB (블랙 1PACK) [시스템쿨러/120mm]
COUPANG
www.coupang.com
라디에이터(방열그릴)에 시원한 바람이 흐르도록 잘 생각해서 결합합니다.
컴퓨터를 사용하다보면 라디에이터 그릴 사이에 먼지가 많이 끼어요.
먼지가 끼이면 그래픽카드 온도가 올라가고, 그래픽카드 수명이 줄어듭니다.
그래픽카드를 오래 사용하기 위해서는 라디에이터 그릴 청소를 자주해 줍시다.
그래픽카드 분해 청소 먼지제거 , 1080TI + 일체형 수냉 쿨러, 다이소 먼지 제거 스프레이, Graphics ca
그래픽카드 분해 청소 해줍니다. 먼지 쌓이면 그래픽카드 온도가 높아져요. 먼지는 그랙픽 카드 성능 저하, 수명 단축의 원인이 됩니다. 그래픽 카드 비싸니까, 오래 쓰려면 잘 청소해 줍시다.
itrum.tistory.com
위 링크는 그래픽카드 관리, 분해 청소 방법입니다.
쿨링팬 + 워터블록, 단자 연결
라디에이터에 붙은 '쿨링팬 단자(선)'와 워터블록의 단자를 연결해 줍니다.
쿨링 팬에 전원을 연결해 주는 것 입니다.

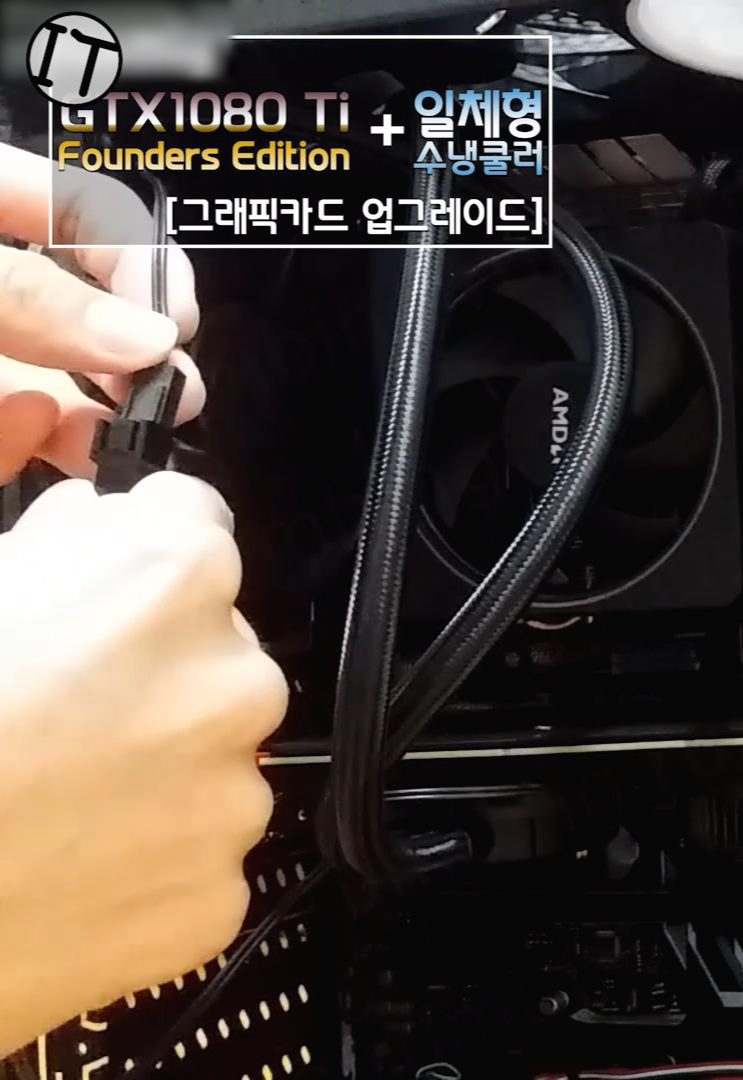

일체형 수냉식 쿨러 + 그래픽카드 + 본체 케이스.
그래픽카드 수냉쿨러로 교체, 업그레이드해서 사용한지 4년이 흘렀습니다.

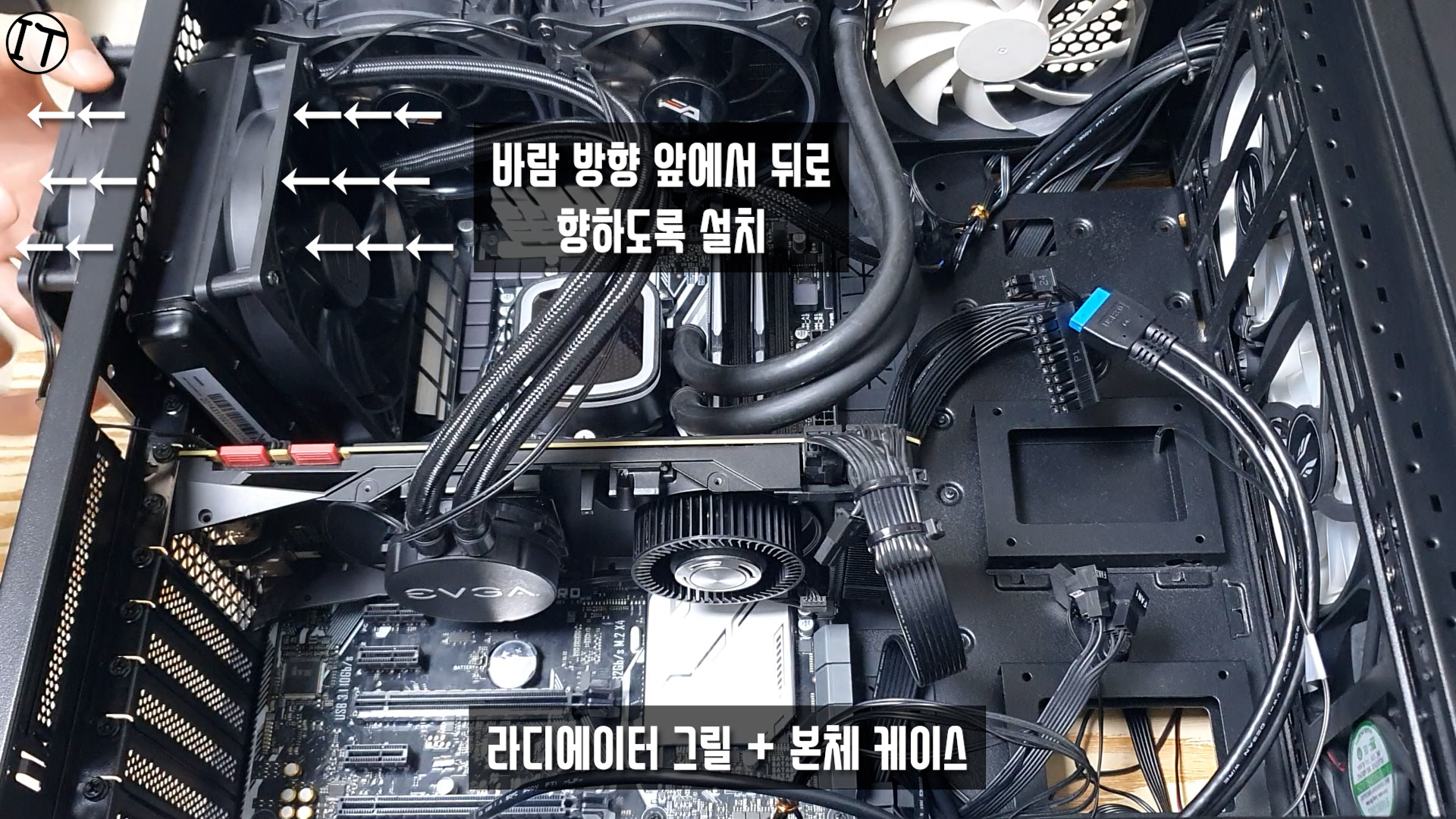

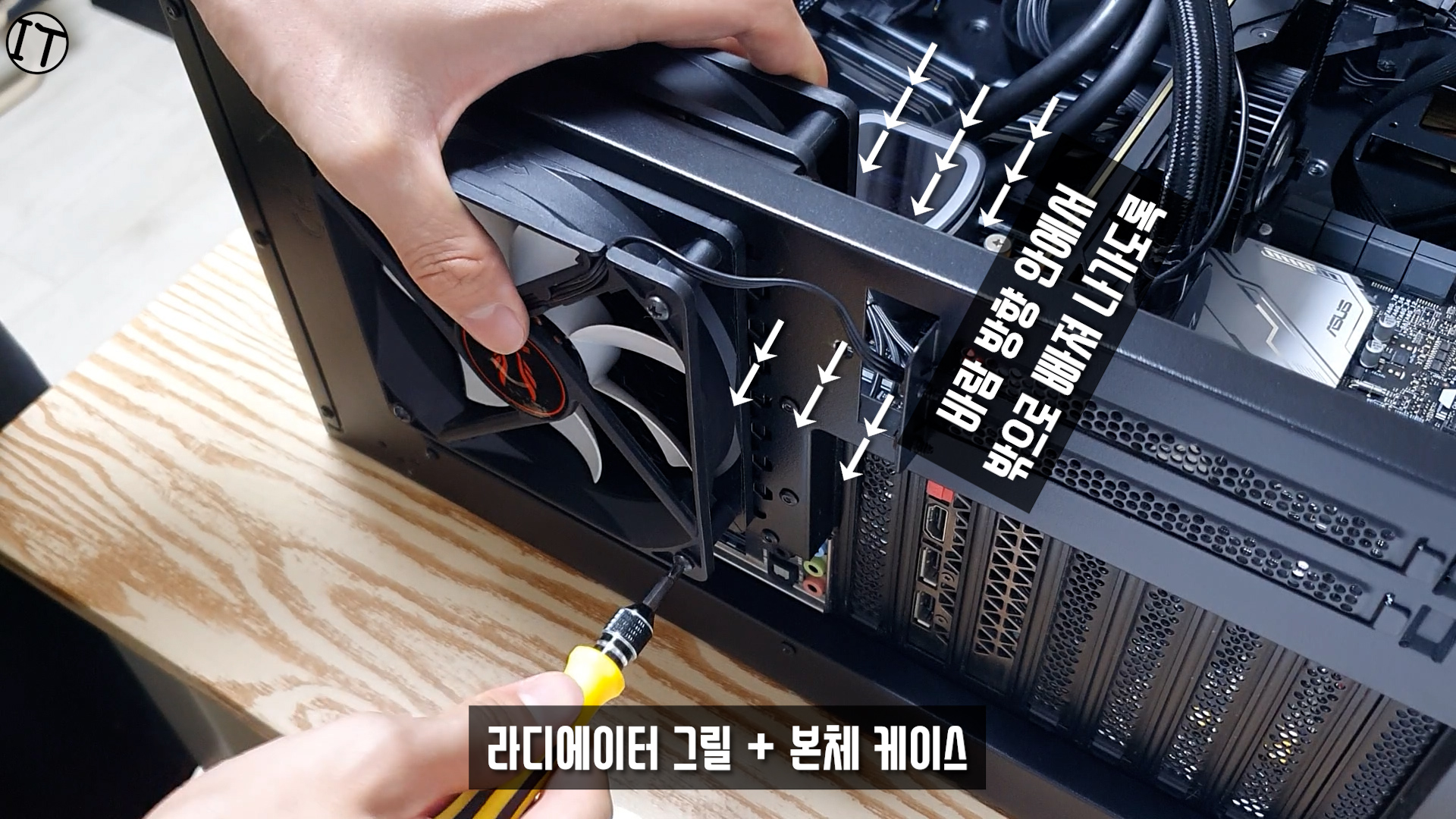

그래픽 카드 쿨러는 케이스 뒷편에 부착했습니다.
일체형 수냉식 쿨러이기 때문에 라디에이터 그릴과 쿨링팬이 함께 부착됩니다.

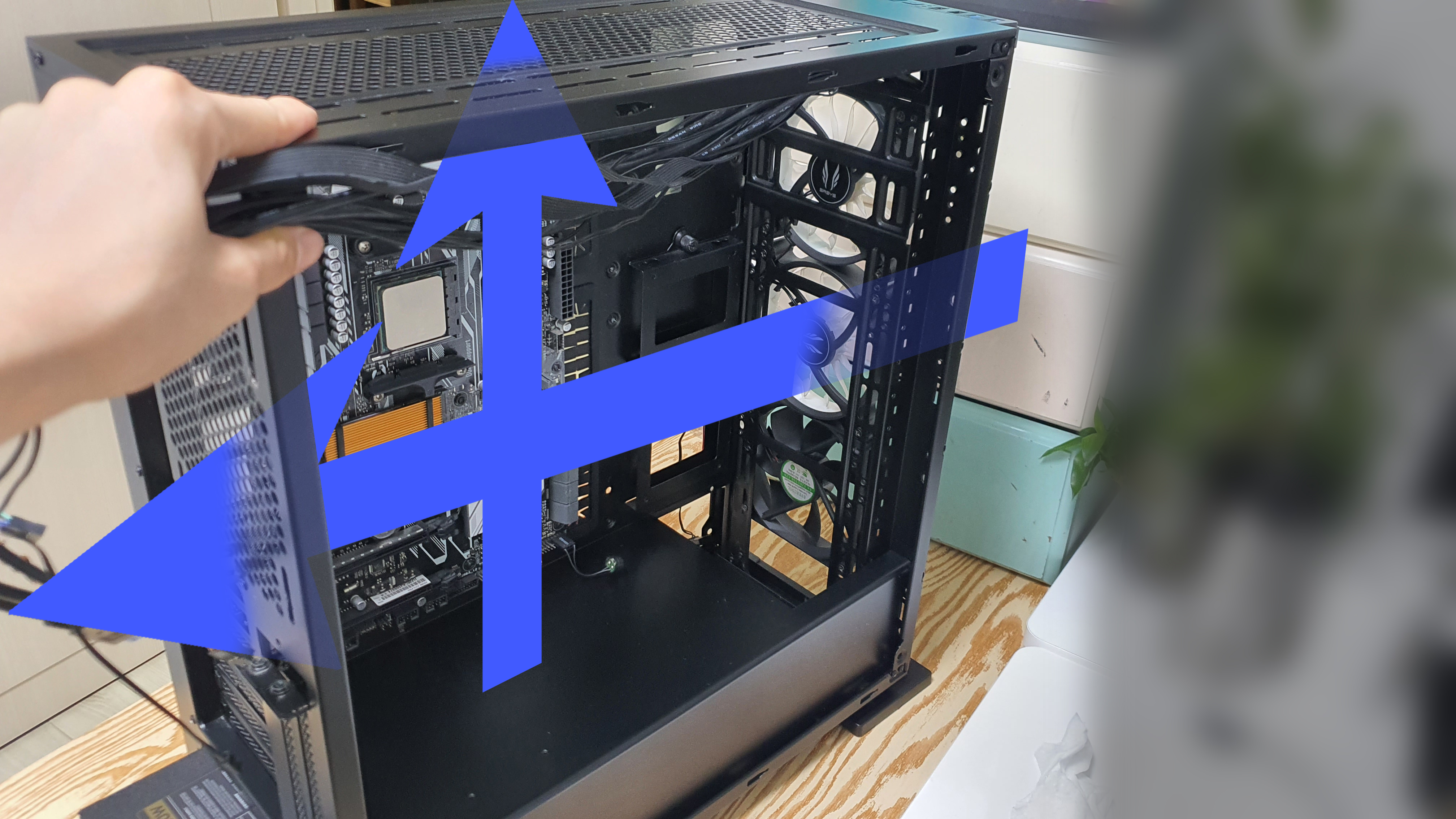

본체 케이스의 공기 흐름은 앞에서 뒤로, 아래서 위로 흐르게 해야 합니다.
Airflow in the body case must be front to back and bottom to top.
케이스 앞에서 차가운 공기를 흡입하여 케이스 내부의 열기를 식혀줍니다.
그리고 내부의 뜨거워진 공기는 '뒤, 위'로 배출합니다.
일체형 수냉쿨러를 사용한지 4년 째가 되었어요.
It's been 4 years since I've used an all-in-one water cooler whit graphics card.
시간이 흐르고 그래픽 카드의 발열을 잡아내는 능력이 떨어지는거 같아요.
2021.06.19 - [컴퓨터/리뷰] - 일체형 수냉 쿨러 쿨링 팬 추가 설치 방법, 케이스 쿨러 본체 업그레이드 그래픽카드 쿨러, 온도 낮추기, 발열 잡는 방법
일체형 수냉 쿨러 쿨링 팬 추가 설치 방법, 케이스 쿨러 본체 업그레이드 그래픽카드 쿨러, 온도
일체형 수냉 쿨러 쿨링 팬 추가 설치 방법, 본체 업그레이드 그래픽카드 쿨러, 온도 낮추기, 발열 잡는 방법. 케이스 쿨러 시스템 쿨러. 그래픽카드 쿨러에 팬을 추가로 설치했어요. 그래픽카드
itrum.tistory.com
그래서 쿨링 팬을 추가로 부착해서 사용하고 있습니다.
케이스 밖으로 쿨링팬을 추가해서 '←팬 + 라디에이터 + ←팬'의 구조가 되게 만들었어요.
